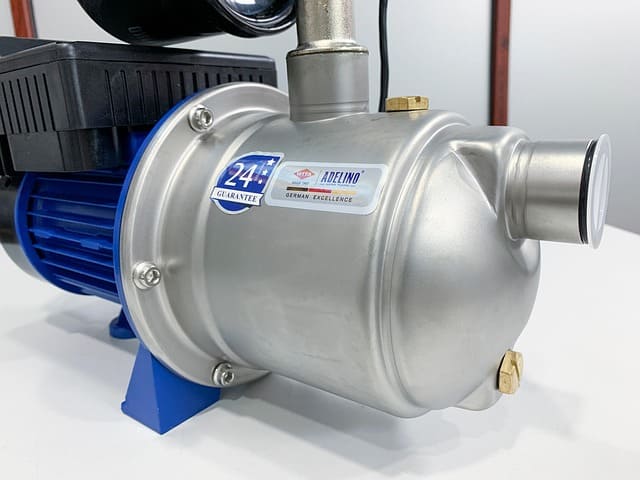

자흡식 펌프 완전정복: 원리, 구매, 설계, 실무적 고려사항

펌프는 산업과 일상에서 물, 오수, 약품, 공정액을 이송하는 데 없어서는 안 될 핵심 설비입니다. 그중에서도 자흡식 펌프(Self-Priming Pump)는 초기 공기 제거 작업 없이도 물을 자동으로 끌어올릴 수 있는 구조적 장점으로, 농업용 심정, 공업용 원수 이송, 건설 현장 배수 등 광범위한 분야에서 널리 사용되고 있습니다.

하지만 많은 현장에서 자흡식 펌프를 선택할 때 ‘자흡능력’이라는 단어만 믿고 설비를 결정하는 경우가 흔합니다. 흡입 높이, 압송 높이, NPSH 조건, 배관손실 등의 복합적인 요소를 무시하면, 자흡식 펌프는 기대와 달리 충분한 성능을 내지 못하거나, 짧은 시간 내에 고장을 일으키기도 합니다.

이 글에서는 자흡식 펌프의 기본적인 작동 원리부터, 실무에서 자주 실수하는 설계포인트, 그리고 실제 적용할 수 있는 NPSH 계산법과 압송높이에 따른 유량 감소 문제까지 현장 중심으로 다루고자 합니다. 자흡식 펌프를 올바르게 이해하고, 안전하고 효율적인 설비를 구축하기 위한 실전 지식을 정리해드립니다.

1. 자흡식 펌프란 무엇인가?

자흡식 펌프(Self-Priming Pump)는 흡입관에 공기가 남아 있어도 자동으로 공기를 배출하고 물을 흡입할 수 있는 펌프다.
초기 운전 시 펌프 하우징 내부에 물을 채워두면, 펌프가 공기와 물을 혼합하여 토출 측으로 공기를 빼내고, 흡입 측으로 물을 끌어올리는 순환 과정을 반복하면서 흡입라인 내 공기를 제거하고 정상 운전 상태로 진입한다.

일반 원심펌프는 흡입부에 공기가 있을 경우 양수를 못 하지만, 자흡식 펌프는 이 공기 배출을 스스로 처리하는 것이 가장 큰 차이점이다.

2. 자흡식 펌프의 작동 원리

자흡식 펌프는 펌프 하우징 내부에 있는 워터 서킷(자흡 챔버)을 이용해 흡입라인의 공기를 배출하고 물을 흡입한다.
임펠러가 회전하면서 물을 원심력으로 흡입관으로 밀어 넣고, 공기-물 혼합체를 펌프 내부에서 공기와 물로 분리한 후, 공기는 배출하고 물은 다시 순환시켜 흡입을 지속하는 방식이다.

이 과정을 통해 흡입라인 내 공기가 완전히 제거되고 나면 물만 정상적으로 흐르게 된다.



3. 자흡 능력과 흡입 높이의 상관관계

자흡식 펌프는 일반적으로 최대 흡입 높이 7~8m라고 표기되어 있지만, 실제로는 물리적인 진공한계와 배관 손실을 고려해 안전하게 4~5m 이내로 설계해야 한다.

구분수치설명

이론적 진공한계	약 10.33m	해수면 기준 대기압에서 물을 빨아올릴 수 있는 최대 높이
실무 권장값	4~5m 이하	배관마찰, 공기혼입, 스트레이너 손실 반영

실제 설치 시에는 흡입 높이뿐 아니라 배관의 길이, 굴곡, 밸브 손실까지 함께 계산해 여유를 둬야 한다.



4. NPSH와 공동현상(Cavitation)의 위험성

펌프 흡입 조건에서 공동현상을 방지하려면 반드시 NPSH 조건을 확인해야 한다.

💡 공식:

nginx

복사편집

NPSH Available > NPSH Required + 안전계수

• NPSH Available: 실제 설치환경에서 흡입부에 남아 있는 유효 압력 (현장 계산값)
• NPSH Required: 해당 펌프가 공동현상 없이 물을 빨기 위해 필요한 최소 압력 (제조사 제공값)
• 안전계수: 현장 오차, 온도, 기후변화 등 예측하지 못한 상황을 대비한 여유값 (보통 0.5~1.0m)



💡 실제 실무 공식:

java

복사편집

NPSH Available = (흡입면 수위 - 펌프 중심 높이) + 대기압 헤드 - 수온에 따른 수증기압 헤드 - 흡입배관 손실

예시로, 지면 기준:

• 물탱크 수위가 2.5m
• 펌프가 수면보다 3.5m 위에 설치
• 대기압이 10.33m (해수면 기준)
• 수온에 따른 수증기압이 0.4m
• 흡입배관 손실이 0.7m

이라면:

java

복사편집

NPSH Available = (2.5m - 3.5m) + 10.33m - 0.4m - 0.7m = -1.0 + 10.33 - 0.4 - 0.7 = 8.23m

→ 이렇게 계산된 값이 펌프의 NPSH Required + 안전계수 보다 커야 한다.

이 조건을 지키지 않으면, 물속 기포가 발생하고 임펠러 표면이 파손되는 공동현상이 발생해 펌프가 조기에 고장난다.



5. 압송 높이에 따른 양수량 감소

압송높이(토출 높이)가 높아질수록 펌프의 유량은 감소한다.
펌프는 고정된 회전수(RPM)에서 일정 유량을 내는 것 같지만, 실제로는 배관 손실과 압력 차이 때문에 유량이 달라진다.

압송 높이실제 유량 비율

5m	약 100%
15m	약 70~80%
25m	약 50~60%

압송 높이가 높으면 물을 들어올리는 힘에 대부분 에너지를 소모해서 유량이 줄어든다.
그래서 배관길이, 엘보, 밸브, 굴곡 등을 정확히 설계해야 한다.

6. 흡입측/압송측 배관 설계 실무 노하우

자흡식 펌프에서 배관 설계는 성능의 절반을 결정한다.

• 흡입측
  ▪ 가능한 직선거리 짧게
  ▪ 굴곡 최소화, 엘보는 롱레디우스 타입 사용
  ▪ 스트레이너 여과망 면적 충분히 확보
• 압송측
  ▪ 에어포켓 방지를 위해 에어벤트 설치
  ▪ 토출 배관 내 역류 방지용 체크밸브 필수

초기 시운전 때 공기빼기(프라이밍) 상태를 반드시 확인하고, 흡입라인 공기가 완전히 제거될 때까지 관찰해야 한다.



7. 자흡 대기 시간과 초기 양수 조건

자흡식 펌프는 흡입높이에 따라 자흡 시간이 달라진다.

흡입 높이자흡 시간 예상

2~3m	1~3분
5m	3~5분
7m 이상	5~10분 이상

자흡 시간이 긴 경우, 드라이런(공회전) 방지장치 설치를 추천하며, 초기 시운전 시 수위와 자흡 상태를 확인해야 한다.
만약 10분 이내 자흡이 되지 않으면 배관 누기, 공기포획, 스트레이너 막힘을 의심해야 한다.



8. 자흡식 펌프의 주요 적용 분야

분야적용 예시

농업용 관개	심정 양수, 논밭 관개용, 지하수 급수
공업/화학공정	원수 이송, 약품 이송, 세척수 순환
건설현장	지하수 배수, 빗물 배수, 공사현장 비상펌프
선박/항만	선창 배수, 해수 이송, 밸러스트 시스템
하수처리장	슬러지 이송, 오수 순환, 공공하수 처리

자흡식 펌프는 설치가 쉽고, 흡입수면이 변동되는 환경에서도 안정적으로 운전할 수 있어 널리 사용된다.



9. 자흡식 펌프 선정 실전 가이드

1️⃣ 흡입 높이 확인

• 설치 위치 ~ 수면 높이 실측
• 흡입배관의 길이, 마찰손실, 스트레이너 손실 포함

2️⃣ 압송 높이 및 배관저항 검토

• 전체 토출높이 + 마찰손실 합산 → 펌프 커브에 대입해 유량 확인

3️⃣ NPSH 여유 확보

• Available > Required + 안전계수 공식 반드시 적용
• 수온, 대기압, 배관 상태까지 반영

4️⃣ 재질 및 임펠러 선택

• 이송액 성분에 맞는 펌프 재질 선정 (예: 해수 → SUS304 / PVC)
• 입자 포함 여부 → 개방형 임펠러, 클로즈드 임펠러 등 결정

5️⃣ 시운전 체크리스트

• 초기 자흡 대기시간 측정
• 유량/진동/소음 확인
• 공기포획 여부 확인 → 투명관 활용 가능

10. 결론 및 실무 요약

자흡식 펌프는 초기 흡입 시 자동으로 공기를 배출하며 물을 흡입하는 구조적 특성 덕분에, 설치 환경이 복잡하거나 흡입면이 일정하지 않은 현장에서 매우 유용하게 쓰입니다. 하지만 ‘자흡 가능’이라는 장점 하나만을 보고 펌프를 선택하는 것은 매우 위험한 접근입니다.

자흡식 펌프의 안정적인 운전을 위해서는 아래의 핵심 조건을 반드시 사전에 검토해야 합니다.



✅ 자흡식 펌프 실무 선정 체크리스트

검토 항목필수 확인사항주의점

흡입 높이	수면~펌프 높이 측정	최대 4~5m 이내 설계 권장
NPSH 계산	Available > Required + 안전계수	수온, 대기압, 배관손실 반영 필수
압송 높이	배관길이 + 고도차 + 밸브 손실 포함	압송 높이 증가 시 유량 감소 주의
자흡 대기 시간	초기 시운전 시 실측 확인	공회전 방지장치 추천
배관 설계	직선 배관, 굴곡 최소화, 체크밸브 적용	흡입측 에어포켓 발생 주의

---

자흡식 펌프의 성능은 설계와 설치에서 80%가 결정되고, 운전 환경에서 20%가 결정됩니다.
실무에서는 항상 흡입라인 공기 포획 여부, 압송 높이에 따른 유량 변화, 공동현상(NPSH 조건) 등을 종합적으로 검토한 후 펌프를 선정하고 설치하는 것이 필수입니다.

자흡식 펌프의 올바른 이해와 계산을 바탕으로 한 설계는 장비의 수명을 연장하고 유지보수 비용을 획기적으로 절감할 수 있습니다.



💡 정확한 계산과 설계가 자흡식 펌프 성공 운전의 시작입니다.
실무에서는 수치만큼 중요한 것이 현장의 환경 변화이며, 이 글을 통해 기초 이론부터 실전 적용까지 균형 잡힌 이해가 자리잡기를 바랍니다.
