유압과 공압 시스템: 구조, 부품, 차이점 및 설계 가이드

산업용 자동화 시스템의 핵심은 에너지의 효율적 전달과 제어입니다. 그중에서도 유압과 공압 시스템은 오랜 시간 동안 설비의 동력을 책임져 온 대표적인 메커니즘입니다. 설계 단계에서 '유압을 쓸까, 공압을 쓸까'를 결정하는 과정은 단순히 가격이나 부품 수급 문제가 아니라, 공정 효율과 유지보수 비용을 좌우하는 중요한 선택입니다.

이번 글에서는 유압과 공압의 시스템 구조와 핵심 부품, 회로 해독법, 그리고 실무에서 적용되는 사례까지 포괄적으로 다루며, 선택 기준을 실질적으로 정리해봅니다.

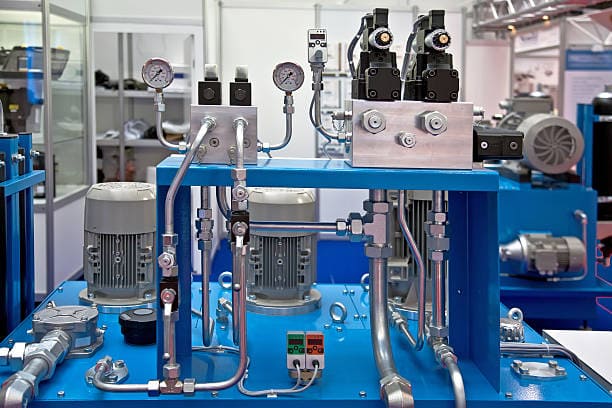

1. 유압 시스템(Hydraulics) 구조와 핵심 부품

유압 시스템은 액체(주로 유압유)를 매개체로 사용하는 동력 전달 방식입니다. 액체는 압축이 거의 불가능하여 일정한 힘을 안정적으로 전달할 수 있습니다. 유압 시스템은 고하중 및 정밀 제어가 필요한 작업에 주로 사용됩니다.

유압 시스템 기본 구성 요소

• 유압 펌프 (Hydraulic Pump): 유압유를 압축하여 회로 내 압력을 발생시킵니다.
• 유압 밸브 (Hydraulic Valve): 유량, 압력, 방향을 제어합니다.
• 유압 실린더 (Hydraulic Cylinder): 유압 에너지를 기계적 직선 운동으로 변환합니다.
• 유압 모터 (Hydraulic Motor): 유압을 회전 운동으로 변환합니다.
• 탱크 (Reservoir): 유압유 저장 및 열 관리를 담당합니다.
• 필터 (Filter): 유압유의 이물질을 제거하고 시스템을 보호합니다.

유압 시스템 특징

• 높은 하중 제어: 유압 시스템은 높은 하중을 정밀하게 제어할 수 있습니다.
• 온도 민감도: 유압유는 온도 변화에 민감하여, 열 관리가 필요합니다.
• 에너지 효율: 유압은 공압보다 에너지 효율이 뛰어납니다.

유압 시스템은 대형 건설기계, 사출성형기, 항공기 랜딩기어 등 고하중 작업에서 사용됩니다.

2. 공압 시스템(Pneumatics) 구조와 핵심 부품

공압 시스템은 압축 공기를 동력원으로 사용합니다. 대기에서 공급받은 공기를 압축한 후, 저장하고 밸브를 통해 필요한 순간에 방출하여 작동합니다. 공압 시스템은 빠르고 반복적인 작업이 요구되는 환경에 적합합니다.

공압 시스템 기본 구성 요소

• 에어 컴프레서 (Compressor): 대기 중 공기를 압축합니다.
• 공기탱크 (Air Tank): 압축공기를 저장합니다.
• 밸브 (Pneumatic Valve): 공기의 흐름과 방향을 제어합니다.
• 공압 실린더 (Pneumatic Cylinder): 공기의 압력을 직선 운동으로 변환합니다.
• FRL (Filter, Regulator, Lubricator): 이물질 제거, 압력 조정, 윤활을 제공합니다.

공압 시스템 특징

• 구조 단순화: 설치가 간단하고 시스템 유지가 용이합니다.
• 빠른 동작 속도: 공압 시스템은 고속으로 동작할 수 있습니다.
• 소형화 및 경량화: 공압은 소형 및 경량화가 용이하여 공간 절약 효과가 있습니다.

공압 시스템은 자동화 생산라인, 포장기계, 용접 로봇 등에서 사용됩니다.



3. 유압 vs 공압 — 시스템 선택 기준

유압 시스템과 공압 시스템 비교

항목유압 시스템공압 시스템

동력원	유압유	압축공기
동작압력 범위	70~700 bar	5~10 bar
하중 대응력	매우 큼	제한적
동작 정밀도	높음	낮음
동작 속도	느림~중간	빠름
시스템 소음	상대적으로 적음	크거나 일정함
유지보수 난이도	중~상	하~중
설치비용	고가	저렴
에너지 효율	높음	낮음

유압은 정밀한 제어와 고하중을 요구하는 작업에 적합하고, 공압은 고속 반복 동작에 유리합니다. 설계자는 각 공정의 특성을 정확히 파악한 후 시스템을 선택해야 합니다.

4. 유압 펌프 종류 및 선정 기준

유압 펌프의 종류

• 기어 펌프 (Gear Pump): 저렴하고 내구성이 뛰어나며 구조가 단순합니다.
• 베인 펌프 (Vane Pump): 중간 압력에서 효율이 우수하며 정숙성이 좋습니다.
• 피스톤 펌프 (Piston Pump): 고압 및 유량 제어에서 뛰어난 성능을 발휘합니다.

펌프 선정 시 고려사항

1. 최대 요구 유량(Q) 산정
2. 시스템 요구 압력(P) 확인
3. 유체 종류 및 점도, 온도 조건 확인
4. 펌프 구동원의 출력과 회전수 확인

펌프 선택은 시스템 수명과 성능에 큰 영향을 미칩니다. 과부하를 방지하려면 신중한 선택이 필요합니다.



5. 유압 회로 해독법과 기호 설명

유압 회로 해독의 중요성

유압 회로도를 정확히 읽는 것은 유지보수와 문제 해결의 핵심입니다. 유압 시스템에서 각 부품과 흐름을 이해하는 것이 중요합니다.

주요 기호

• 펌프: ⬛ ●
• 실린더: ▭
• 밸브: 🔀
• 탱크: 💧
• 유체 흐름 방향: →

회로 해독은 펌프에서 시작해 밸브를 통해 유체를 이동시키고, 실린더를 작동시키는 방식으로 진행됩니다. 이 흐름을 정확히 이해하면 효율적인 시스템 운영이 가능합니다.



6. 유공압 시스템 적용처 구분

유압이 적합한 사례

• 대형 건설기계 (굴삭기, 로더 등)
• 고압 프레스 기계
• 사출성형기
• 항공기 랜딩기어, 유압 브레이크

공압이 적합한 사례

• 자동화 생산라인 (자동화 이송기 등)
• 용접 로봇
• 식품 및 제약 포장라인
• 소형 자동화 시스템

유압은 고하중과 정밀 제어가 필요한 분야에서, 공압은 고속 반복성과 경량화가 중요한 분야에서 유리합니다.

7. 유공압 시스템 설계 시 실무자가 놓치기 쉬운 포인트

1. 환경 조건: 유압은 유체 점도와 온도, 공압은 공기 품질이 시스템 안정성에 영향을 미칩니다.
2. 고장 모드 차이: 유압은 누유 문제, 공압은 공기 누출 문제를 다뤄야 합니다.
3. 소모품 교체 주기: 필터, 윤활유, 실링류의 정기적인 점검과 교체가 필요합니다.
4. 에너지 효율: 유압은 열 관리가, 공압은 압축효율 최적화가 중요합니다.

설계 단계에서 정확한 예측과 체계적인 계획이 중요합니다.



8. 결론: 현장에서 답을 찾는 유공압 시스템

유압과 공압 시스템의 선택은 단순히 부품을 조합하는 작업이 아닙니다. 시스템의 특성과 요구 사항을 철저히 분석하여 최적화된 솔루션을 제공해야 합니다. 이를 통해 시스템의 효율성을 극대화하고, 비용을 절감할 수 있습니다.
