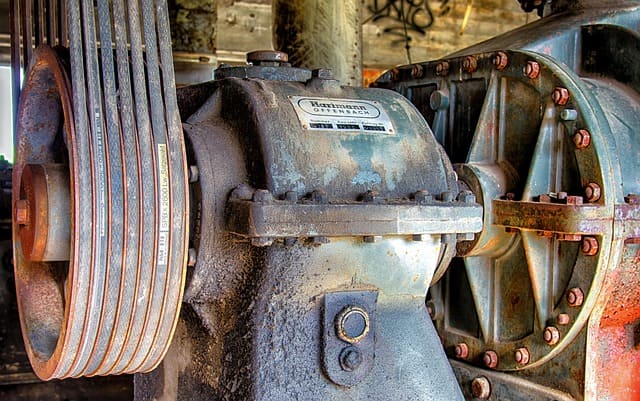

V풀리와 V벨트의 선정 방법 및 과설계, 동력 부족 설계 방지 전략

기계 구동부에서 V벨트와 V풀리는 산업 현장에서 널리 사용되는 전통적이면서도 검증된 동력 전달 방식입니다. 하지만 단순해 보이는 이 부품들도 잘못 선정하거나 유지보수가 소홀하면 효율이 급격히 떨어지고 기계 고장의 원인이 되기도 합니다. 이 글에서는 실무자가 V벨트와 V풀리를 이해하고 직접 적정 선정까지 할 수 있도록 상세히 설명하겠습니다.

V벨트의 역할과 동력 전달 원리

V벨트는 구동축과 종동축 사이에서 마찰을 이용해 회전력을 전달하는 부품입니다. V자 형태의 단면이 V풀리 홈 안으로 끼워져 회전하는 구조로, 마찰력과 V홈 형상의 결합으로 동력 전달 효율을 높입니다.

장점

• 미끄럼이 적고 동력 전달 효율이 높음
• 설치, 교체가 쉬움
• 일정한 장력 유지 시 수명이 길고 소음이 적음

단점

• 장력 관리 실패 시 미끄럼 발생
• 노후화 시 균열과 변형 발생

V벨트 종류별 특징과 용도

V벨트는 형태, 용도, 환경조건에 맞춰 여러 종류가 있습니다.

1. 기본형 V벨트 (Standard V-Belt)

가장 일반적인 형태로, 소형~중형 기계에 적합합니다. 비교적 저렴하고 관리가 쉬워 범용적으로 사용됩니다.

2. 톱니형 V벨트 (Cogged V-Belt)

벨트의 안쪽에 톱니가 있어 유연성이 뛰어나며, 풀리 지름이 작을 때도 휘어짐에 유리하고 고속 회전에도 마모가 적습니다.

3. 고온용 V벨트 (High-Temperature V-Belt)

특수 고무나 합성재질로 제작되어 고온 환경(80~120°C)에서도 탄성 유지, 장시간 운전이 가능합니다.

4. 광폭 V벨트 (Wider V-Belt)

부하가 크거나 고출력 장비에서 사용되며, 동력 전달 효율이 높고 안정적입니다.

5. 변속형 V벨트 (Variable Speed V-Belt)

벨트 너비가 변화하는 구조로, 속도 조절이 필요한 기계에서 사용됩니다. 변속 풀리와 함께 사용합니다.



V풀리 (V Pulley)의 역할과 구조

V풀리는 V벨트가 걸리는 회전체로, 벨트와 맞물려 회전을 전달합니다. V홈의 형태, 홈 수, 각도, 재질은 벨트의 종류에 맞춰 설계됩니다.

풀리 구조 요소

• 홈 수 (Groove Count)
• 홈 각도
• 홈 폭
• 외경

풀리와 V벨트의 관계

V벨트는 풀리의 홈에 정확히 맞도록 설계되어야 하며, 잘못된 조합은 미끄럼, 마모, 진동을 유발합니다.

예) A형 V벨트는 A형 풀리의 홈에만 장착해야 하며, B형 V풀리에 사용할 경우 벨트 손상이 빠르게 발생합니다.



V풀리 홈 수 (Groove) 선정 가이드

V풀리는 홈의 개수에 따라 전달할 수 있는 동력량이 달라집니다.

홈 수특징사용 예시

1홈 (Single Groove)	저부하, 소형 구동기	소형 팬, 소형 펌프
2홈 (Double Groove)	중간 부하용, 안정적 전달	컴프레서, 중형 펌프
3홈 (Triple Groove)	고부하, 출력 안전성 향상	대형 펌프, 발전기
4홈 이상 (Multiple Groove)	고출력, 고토크용	대형 산업용 설비

홈 수는 기계의 요구 동력, 벨트의 내구성, 설치 공간을 종합적으로 고려해 선정해야 합니다.



V벨트와 V풀리 적정 선정 방법

설계 시 가장 흔한 실수는 과설계 또는 동력이 부족한 선정입니다.

과설계의 문제점

• 벨트 폭, 홈 수를 불필요하게 크게 선택
• 기계 동력보다 과도한 사양 설정
• 설치공간 낭비, 비용 증가

동력 부족 설계 문제

• 벨트 미끄럼 발생
• 벨트 과열 및 수명 단축
• 진동 및 소음 증가

올바른 선정 절차

1. 부하 동력 계산
   • 실제 필요한 기계 출력(W) × 안전계수 고려
2. 벨트 규격 선택
   • 전동거리에 맞춰 적정 V벨트 크기 및 형태 선정
3. 풀리 직경 결정
   • 회전수(RPM) 및 기어비를 기준으로 풀리 외경 설정
4. 홈 수 결정
   • 동력에 맞춰 단일 홈 또는 다중 홈 풀리 사용
5. 장력 계산
   • 벨트 장력은 제조사 데이터 기반으로 설정

정확한 계산은 기계의 수명과 안전을 결정짓는 가장 핵심적인 단계입니다.

V벨트와 풀리 선정시 자주 묻는 실무 Q&A

Q1. 풀리 직경은 왜 중요한가요? A. 풀리 직경은 회전 속도와 벨트의 수명에 직접적인 영향을 줍니다. 풀리 지름이 너무 작으면 벨트 휘어짐으로 인한 피로 누적이 빨라져 수명이 짧아집니다.

Q2. 벨트 장력은 어떻게 설정하나요? A. 제조사 제공 장력표를 참고해 초기 장력을 설정해야 합니다. 과도한 장력은 베어링 손상을, 부족한 장력은 미끄럼을 유발합니다.

Q3. 동일 규격 벨트를 여러 개 사용할 경우 주의사항은? A. 다중 홈 풀리 사용 시, 모든 벨트가 동일한 장력을 유지해야 동력 전달 효율이 균일합니다. 개별 편차 발생 시 특정 벨트에 하중이 집중되어 조기 마모가 발생합니다.

Q4. 풀리와 벨트 정렬 확인은 왜 중요한가요? A. 정렬이 어긋나면 벨트가 한쪽으로 쏠려 편마모 및 소음 발생, 심하면 벨트 이탈 사고로 이어집니다.

Q5. 장력 체크 주기는 어느 정도가 적당한가요? A. 초기 설치 후 24시간 이내 재점검이 필요하며, 이후 약 500시간 간격으로 주기적인 점검을 권장합니다. 작업 환경(온도, 습도)에 따라 주기는 달라질 수 있습니다.



점검 및 유지관리 팁

정확히 선정된 V벨트와 풀리라 하더라도 주기적인 점검 없이는 사고 위험이 커집니다.

• 벨트 균열, 마모 상태 주기적 확인
• 장력 측정 게이지로 초기 장력 유지
• 풀리 홈 마모 및 편마모 확인
• 풀리와 벨트의 정렬 확인

정기점검을 통해 벨트 및 풀리의 수명을 늘리고, 기계의 고장 가능성을 최소화할 수 있습니다.



결론

V벨트와 V풀리는 단순한 부품 같지만, 적정 선정과 관리가 기계 운전 안정성과 효율을 좌우합니다. 본문 내용을 기반으로 부하계산 → 벨트 규격 → 풀리 선정 → 장력 세팅까지 이해하면 실무에서 신뢰할 수 있는 설계를 완성할 수 있습니다.

실제 현장 경험을 토대로, 기초적인 벨트-풀리 시스템을 정확히 이해하고, 과설계/저설계 실수를 피하는 것이 기계관리의 첫 걸음입니다. 필요시 제조사 데이터 시트를 참고해 최적의 사양을 도출해보세요.



Tip

설계 초기 단계에서 기계의 부하를 정확히 측정하고, 안전계수를 1.2~1.5 사이로 적용하면 과도한 여유 없이 효율적인 V벨트 시스템을 구축할 수 있습니다.

이 글을 참고해, 현장에서 스스로 V풀리-벨트 사양을 결정해보는 경험을 추천드립니다.

추천 추가 학습 자료

• V벨트 제조사별 사양표: 실제 사용 환경에 적합한 벨트 선정에 도움을 줍니다.
• 풀리-벨트 시스템 동력 계산 공식집: 기초부터 실무용 계산 사례까지 학습 가능.
• 유지관리 체크리스트 예시: 현장용 점검표로 안전성을 높이고 고장을 예방.

이와 같은 자료들을 참고하면, 설계는 물론이고 유지보수 실무까지 스스로 판단할 수 있는 역량을 키울 수 있습니다.
