💡 리미트 스위치, 근접 스위치, 오뚜기 수위계 — 기계 자동화 검출 시스템의 모든 것

산업 현장에서 설비를 효율적이고 안정적으로 운영하기 위한 첫걸음은 정확한 위치 및 상태 검출입니다. 작은 센서 하나로 기계의 안전성과 공정의 생산성이 좌우된다는 점은, 실무자라면 누구나 공감할 것입니다.

이 글에서는 리미트 스위치(limit switch) 를 중심으로 근접 스위치, 오뚜기 수위계 등 응용 검출 장치를 모두 포괄해 실무적 관점에서 이해할 수 있도록 상세히 설명해보겠습니다.

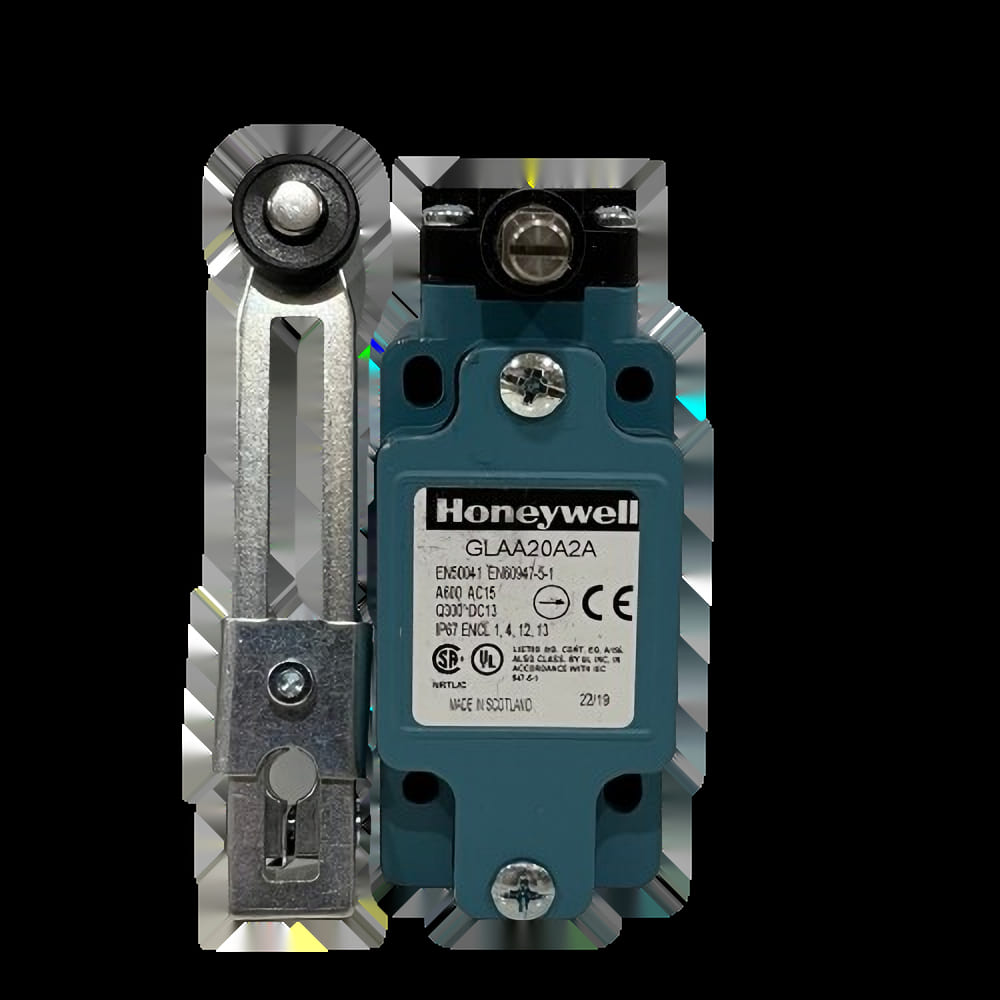

✅ 리미트 스위치란 무엇인가?

리미트 스위치는 기계적 움직임을 전기 신호로 변환하여 설비를 제어하는 장치입니다.
예를 들어 컨베이어 벨트가 정해진 위치에 물체를 운반하면, 리미트 스위치가 이를 감지해 컨베이어를 정지시키고, 다음 공정을 진행시킵니다.

리미트 스위치는 "간단한 ON/OFF 동작"으로 알려져 있지만, 실제로는 정밀한 위치 정보, 자동화 공정 제어, 안전장치 역할까지 수행하는 필수 부품입니다.

🧠 리미트 스위치의 세부 종류 — 생각보다 더 다양한 리미트 스위치

실무에서 흔히 "리미트 스위치"라고 부르는 장치는 크게 물리적 접촉형에서 비접촉 전자식까지 다양하게 발전했습니다. 대표적인 분류는 아래와 같습니다.

분류세부 유형설명주요 적용 사례

💡 기계식 리미트 스위치	- 롤러 플런저형 - 레버형 - 스프링 리프형	물리적 접촉으로 위치 검출	공장 자동화, 승강기, 기계식 슬라이딩 도어
⚡ 전자식 리미트 스위치	- 근접 스위치 - 광전 스위치	비접촉, 전자기장/광학 신호 검출	포장라인, 로봇 팔, CNC 머신
🌊 유체 검출용 리미트 스위치	- 플로트형 - 진동식 - 정전용량식 - 초음파식	액체/분말의 수위나 유무 검출	저장탱크, 펌프 보호, 오수 처리
🔥 특수 환경용 리미트 스위치	- 방폭형 - 고온용 - 내충격형	위험한 환경, 진동, 고온, 먼지 많은 장소에 사용	화학공장, 발전소, 해양플랜트



💡 리미트 스위치의 구조적 이해

리미트 스위치는 단순히 스위치라 부르지만 내부는 상당히 정밀하게 설계됩니다.

• 액추에이터: 물리적 접촉을 통해 스위치 동작을 유도하는 장치. 레버, 플런저, 휠, 롤러 형태가 일반적.
• 내부 접점: NO (Normally Open) / NC (Normally Closed) 두 가지 형태. 위치 변화에 따라 회로가 열리고 닫히며 신호 전달.
• 케이스 & 밀봉 등급: IP등급으로 방수/방진 성능을 평가하며, 산업용은 주로 IP65~IP67 등급을 채택.



🧪 근접 스위치와 광전 스위치 — 비접촉형 리미트의 진화

리미트 스위치의 또 다른 대표 형태는 비접촉식 근접 스위치입니다. 접촉 없이 물체의 접근을 감지하고 전기적 출력을 발생시킵니다.

종류작동 원리특징

🧲 유도형 근접 스위치	금속 대상 감지. 자기장을 통한 전자적 검출	물리적 마모 없음, 반응속도 빠름
📡 정전용량형 근접 스위치	금속/비금속 모두 감지. 대상체 유무에 따라 정전용량 변화 검출	비접촉, 이물질 환경에서 안정적
💡 광전 스위치	광선을 이용해 물체 존재 여부 감지	투과형/반사형/확산형 세분화 가능

비접촉식 스위치는 고속 공정이나 기계적 마모를 피해야 하는 설비에 탁월합니다.



🌊 오뚜기 수위계 — 전통적이지만 여전히 강력한 유체 수위 검출기

액체 수위 검출이 필요한 환경에서는 오뚜기 수위계 같은 기계적 레벨 스위치가 탁월한 성능을 발휘합니다.
오뚜기 수위계는 단순한 구조에도 불구하고 다음과 같은 장점이 있습니다.

• 💡 전원 불필요 — 기계적 움직임 기반.
• 🧠 내구성 — 충격, 전기적 노이즈로부터 안전.
• 🏭 적용범위 광범위 — 화학, 농업, 폐수처리장, 플랜트, 소방탱크.

특히 전원이 차단된 비상상황에서도 물의 유무를 즉시 확인할 수 있어 신뢰성이 매우 높습니다.

⚠️ 실무자가 주의해야 할 리미트 스위치 선택 기준

설비의 안정성은 스위치 선택에서 80%가 결정됩니다.

1️⃣ 환경 조건

• 고온/고습/진동 지역 → 방진/방수, 내충격형 선택.
• 가연성 가스, 분진 → 방폭형 리미트 스위치 필수.

2️⃣ 검출 대상

• 금속 → 유도형 근접 스위치.
• 비금속 → 정전용량형 스위치.
• 액체 → 오뚜기 수위계, 초음파 레벨 스위치.

3️⃣ 반응속도

• 고속 생산라인 → 비접촉형 선호.
• 충격 가능 환경 → 기계식 내구성형 선호.

4️⃣ 배선 및 유지관리

• 케이블 길이, 노출 여부, 커넥터 규격 확인.
• 오염 방지용 커버, 정기적 작동 확인 필요.



💡 오뚜기 수위계, 왜 여전히 선택될까?

전자식 센서가 발전해도 오뚜기 수위계가 꾸준히 사랑받는 이유는 단순합니다.

✅ 전원 불필요, 전기적 오작동 위험 최소화.
✅ 구조가 단순해 고장 확률이 낮고, 유지보수 비용 절감.
✅ 설치 편리, 눈으로 즉시 확인 가능.

특히 액체 특성상 거품, 오일 스케일, 부유물 등으로 오차가 발생하는 경우가 많은데, 오뚜기 수위계는 물리적 움직임을 기반으로 이런 환경에서도 정확하게 작동합니다.

🧾 결론: 공정 자동화의 시작, 올바른 검출기 선택

설비 안전과 생산성은 작은 부품 하나로부터 시작됩니다.
리미트 스위치, 근접 스위치, 오뚜기 수위계는 단순한 "위치 검출용 센서"가 아니라 기계 시스템을 안정화시키는 핵심 요소입니다.

적용 환경과 공정 특성을 정확히 파악하고,

• 기계적 내구성,
• 전자적 신뢰성,
• 유지보수의 편의성,

이 세 가지를 모두 만족하는 센서를 선택하는 것이야말로 진정한 설비 관리자의 역량입니다.

혹시 지금 리미트 스위치 교체를 고민 중이라면, 기계적 안전성과 전원이 필요 없는 오뚜기 수위계를 현장 조건에 맞춰 함께 검토해보는 것도 매우 좋은 선택이 될 것입니다.
