베어링, 단순한 부품 그 이상의 핵심 – 기계 설계를 결정짓는 정밀 부품의 이해

기계 설계에서 베어링은 단순한 회전체 지지 요소가 아니다. 베어링은 전체 시스템의 정밀도, 동역학적 안정성, 에너지 효율, 유지보수 주기까지 결정짓는 핵심 컴포넌트다. 특히 회전체의 성능과 직결되는 요소로, 부품 선정의 오류는 고장이 아닌 전체 시스템 성능 저하로 이어질 수 있다. 이 글에서는 산업 전반에서 가장 널리 쓰이는 **볼 베어링(ball bearing)**을 중심으로, 베어링 선택의 논리와 기술적 해석, 다양한 운용 조건에 맞는 전략적 접근법을 체계적으로 다룬다.

1. 볼 베어링의 구조와 기능 – 정밀성과 효율의 중심

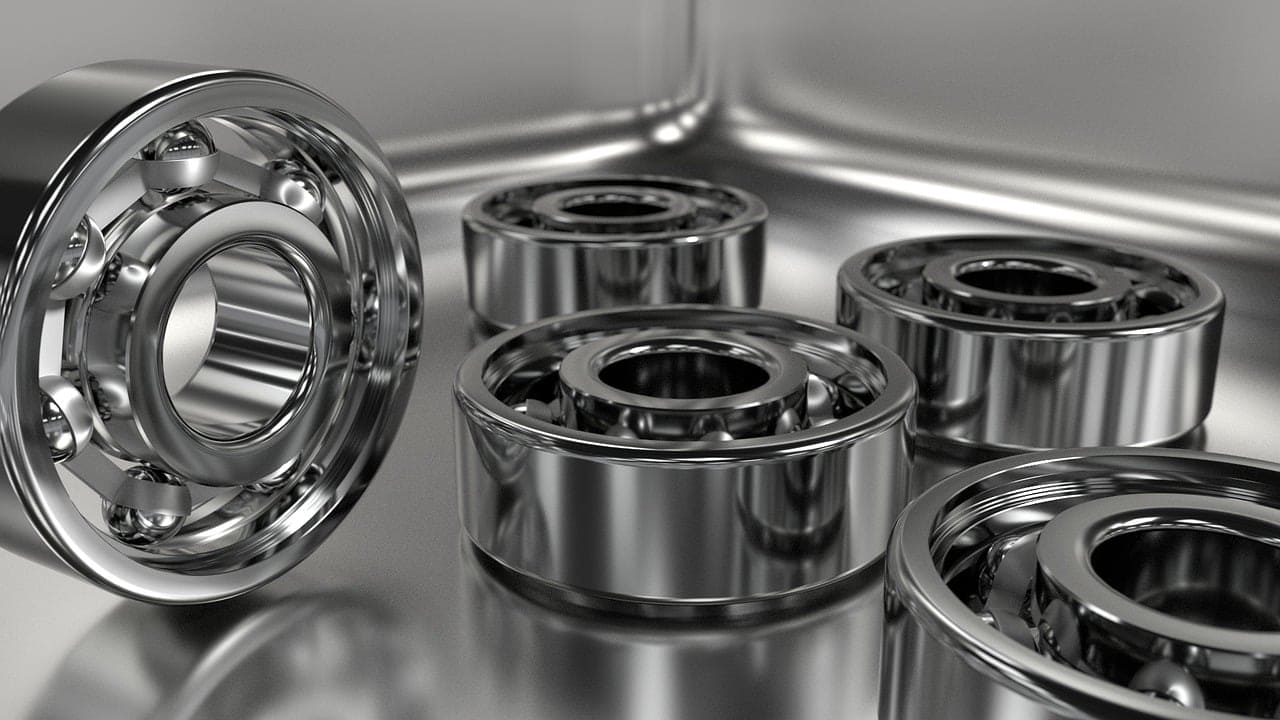

볼 베어링은 가장 일반적이면서도 정밀한 회전 부품으로, 내륜(inner ring)과 외륜(outer ring) 사이에 고르게 분포된 구형의 강구(ball)가 하중을 지지하며 회전하는 구조이다. 이 강구는 구름 접촉에 의해 회전 마찰을 최소화하며, 특히 ‘점접촉’의 특성을 가지므로 고속 회전 시 열 발생이 적고, 정밀한 동작 구현이 가능하다.

핵심 기술 요소:

• 정밀제어: 공차가 작아 고속 회전 시에도 축 흔들림(runout)이 거의 없음
• 내구성: 고순도 베어링 강(SAE 52100)과 고급 열처리 기술로 수명 연장
• 방진/방수 설계 가능: 실드 또는 씰 추가로 오염물 침투 억제
• 유연한 커스터마이징: 윤활 방식, 내부 클리어런스, 소재 변경 가능

이로 인해 볼 베어링은 단순한 가전제품부터 고속 정밀 장비, 항공우주, 반도체 제조장비에 이르기까지 폭넓게 사용된다.

2. 볼 베어링의 종류 – 하중 방향과 구조에 따른 분류

베어링은 설계 목적에 따라 다양한 형태로 진화했다. 특히 하중의 방향성과 크기, 장착 공간의 제약, 회전 특성에 따라 다음과 같은 종류로 분류된다.

종류하중 방향구조적 특징대표 사용처

딥 그루브 볼 베어링	방사 + 소축방향	표준형, 구조 간단, 다목적 사용 가능	모터, 펌프, 산업기기
앵귤러 콘택트 볼 베어링	방사 + 축방향(일방향)	콘택트 각도(15~40°), 고속 회전 가능	CNC, 스핀들, 로봇 관절
이중열 앵귤러 콘택트 베어링	방사 + 축방향(양방향)	이중 구조, 강성 우수	자동차 허브, 중부하 구동계
스러스트 볼 베어링	순수 축방향	저속용, 평면형 시트 구성	회전 테이블, 수직축 지지

기술 포인트:

• 콘택트 각도(α)가 클수록 축방향 하중에 강하지만 회전속도는 제한됨
• 고속 장비에는 세라믹 볼이 적용된 하이브리드형도 사용됨

3. 베어링 넘버 해석 – 숫자에 담긴 기술적 암호

베어링의 모델명은 표준화된 체계로 구성되어 있으며, 숙련된 설계자라면 이 숫자만으로 베어링의 구조, 치수, 적용 환경을 유추할 수 있다.

예: 6205ZZC3

• 6: 타입 코드 – 딥 그루브 볼 베어링
• 2: 시리즈 코드 – 외륜 두께 및 강성 (2 = 표준형)
• 05: 내경 코드 (05 × 5 = 25mm)
• ZZ: 양면 금속 실드
• C3: 내부 클리어런스 – 일반보다 여유 있는 간격

타입 코드의미적용 예시

1	스러스트 볼 베어링	수직 펌프, 프레스 축
2	앵귤러 콘택트 볼 베어링	고속 공작기계
3	이중열 앵귤러	자동차 허브, 고중량 장비
6	딥 그루브 볼 베어링	전동기, 모터, 일반 기계
7	초정밀 앵귤러 (고속 스핀들용)	반도체 장비, 레이저 커터

정밀 등급은 ABEC 또는 ISO 기준으로 P0 ~ P4, P5, P2 등으로 세분화되며, 마이크론 단위의 런아웃, 진동, 동심도 요구를 반영한다.



4. 사용 조건별 베어링 선택 전략

4.1 고속 회전 조건

과제: 발열 억제, 진동 최소화, 윤활 유지
권장 베어링: 하이브리드 세라믹 볼 + 앵귤러 콘택트형

• 윤활제: 저점도 합성 오일 (ISO VG 10~22), 공기오일 윤활
• 특이사항: 열팽창 보정용 프리로드 설계 필요

4.2 고하중/저속 환경

과제: 금속 피로 방지, 정렬 오차 대응
권장 베어링: 원통형/스페리컬 롤러 베어링

• 윤활제: 고점도 리튬계 그리스 (NLGI #2 이상)
• 추가 요소: 진동 센서 부착 통한 피로도 예측 시스템 탑재

4.3 극한 온도 환경

구분대응전략추천 소재/윤활제

고온 (150°C 이상)	세라믹, 고온 PTFE 그리스	세라믹 볼, SUS 하우징
저온 (-40°C 이하)	스테인리스 + 저온 윤활	PFPE계, 특수 내한 그리스

4.4 정밀도 우선 조건

• 추천: ABEC 7 이상 등급의 앵귤러 또는 크로스 롤러
• 설계 고려사항: 축 방향 유격 최소화, 정밀 프리로드 적용



5. 특수 베어링 – 첨단 환경을 위한 기술 진화

5.1 자기 부상 베어링 (Magnetic Bearing)

• 마찰 없음: 비접촉 회전 → 반영구적 수명
• 적용 분야: 고속 터보, 진공 장비, 우주항법장치

기술 요소:

• 센서 피드백 기반의 실시간 위치 제어
• 서브 베어링을 통한 비상 대처 구조 포함

5.2 슬리브 베어링

• 특징: 점윤활 방식, 구조 간단
• 주의: 윤활 유지가 핵심 – 정기적 오일 보충 필요



6. 윤활 전략과 수명 최적화

윤활은 마찰, 마모, 피로를 억제하는 결정적 요소로, 다음 기준에 따라 선택해야 한다.

조건권장 윤활 방식

고속	공기오일, 저점도 합성오일 (ISO VG 10~22)
고하중	리튬계 고점도 그리스, MoS₂ 솔리드 윤활
정밀기기	청정 오일 + 자동윤활 시스템
무정비	밀폐형 평생 윤활 베어링

최근에는 센서 융합 기술이 적용된 스마트 베어링이 도입되어, 베어링 온도, 진동, 윤활 상태를 실시간으로 모니터링하며 수명을 예측하고 예방 정비를 가능하게 한다.

7. 결론 – 정밀 설계자의 시선으로 베어링을 보다

베어링 선택은 기계 설계의 마무리가 아닌, 전체 시스템 성능의 출발점이다. 그 판단의 기준은 단순히 크기나 단가가 아니라, 하중-속도-온도-정밀도-환경-유지보수 전략까지 통합적으로 고려한 공학적 의사결정이어야 한다.

설계자는 베어링을 단순 삽입 부품이 아닌, 시스템 생존성과 성능을 결정하는 설계 요소로 인식해야 하며, 이를 통해 설계 자체의 완성도와 수명주기 경쟁력을 획득할 수 있다.
