기계 도면 해독법과 실무 적용 사례

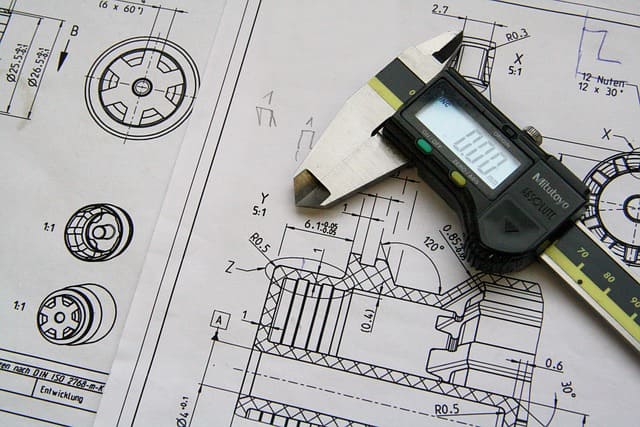

1. 기계 도면 해석의 중요성과 실무에서의 역할

기계 설비를 제작하고 유지보수하는 데 있어 도면은 언어 이상의 정보 전달 도구이다. 말로 설명하기 힘든 복잡한 형상, 치수, 공차, 재질, 처리 방법 등을 모두 하나의 도면 안에 표현할 수 있으며, 설계자와 제작자, 유지보수 담당자 사이의 공통 언어로 사용된다.

실제 현장에서는 단순히 도면을 ‘보는 것’이 아니라 정확히 읽고 해석하고, 의도를 파악하며, 오류를 잡아내는 능력이 중요하다. 도면을 해석하지 못하면, 설계 의도와 전혀 다른 결과물이 나올 수 있으며, 이는 수천만 원 규모의 손실로 이어지기도 한다.

도면은 그 자체로 ‘계약서’ 역할도 하기 때문에, 해석 능력은 단순 기술을 넘어 책임의 근거로도 작용한다.

2. 도면의 기본 구성과 이해의 출발점

기계 도면을 해석할 때는 항상 전체 구조를 파악한 후, 세부로 들어가는 방식이 효율적이다. 기계 도면은 보통 다음과 같은 순서로 구성된다:

• 도면 번호 및 개정 이력
• 투상도 (정면, 평면, 우측면 등)
• 단면도 및 확대도
• 치수 및 공차
• 재질 기호 및 표면처리
• 용접, 나사, 열처리, 도금 등 기호
• BOM(Bill of Material): 부품 리스트

기계 도면을 해석할 때 가장 먼저 확인할 것은 도면 기준면이다. 기준면이 명확하지 않으면 전체 해석이 틀어질 수 있다. 그 다음, 투상 방향과 **치수 체계(mm 단위인지 inch 단위인지)**를 확인해야 한다.



3. 잘 알려지지 않은 고급 도면 해석 기법

3.1 선과 기호를 통해 숨은 의도 파악하기

기계 도면에는 다양한 선이 사용된다. 실선, 파선, 1점쇄선, 2점쇄선 등 선의 종류마다 의미가 다르며, 실무에서는 이를 통해 설계자의 의도나 주의사항을 유추할 수 있다.

• 2점쇄선이 자주 반복되는 경우, 이는 대칭 요소가 있다는 것을 의미하며 제작 공정에서 몰드 가공을 염두에 둔 설계일 가능성이 있다.
• 세로줄 형태로 나열된 나사 구멍이 있다면, 자동화 탭핑 머신의 사용 전제를 의미할 수 있다.
• 중첩된 치수는 의도적으로 가공 정밀도를 높이고자 함이며, 이런 경우 가공 순서를 고려해 해석해야 한다.

3.2 공차(허용오차)의 해석이 핵심이다

공차는 단순한 숫자가 아니라, 품질과 비용을 동시에 좌우하는 핵심 요소다. 예를 들어 다음의 두 도면을 보자:

• Ø30 ±0.01
• Ø30 +0.2 / -0.0

둘 다 비슷해 보이지만, 후자의 경우 테이퍼 가공이 필요하거나, 맞물림 부품이 있다는 뜻일 수 있다. 실무에서는 이러한 공차 해석을 통해 정밀가공 여부, 기계가공 공정, 측정 도구 선정까지 연결된다.



4. 도면 기호와 표기의 실제 적용 사례

4.1 표면 거칠기 기호의 실무 해석

도면에 자주 나오는 ‘Ra 3.2’와 같은 표면 거칠기 기호는 단순한 마감 수준이 아니라, 기능적 요구 사항을 내포한다. 예를 들어:

• 베어링 하우징 부위: Ra 0.8 이하 요구 → 고속 회전 부품의 내구성 확보
• 슬라이딩 레일 접촉면: Ra 1.6~3.2 → 적절한 마찰 유지
• 용접부 마감: 거칠기 생략 또는 Ra 6.3 → 미관보다는 강도 중심 설계

표면 거칠기 요구는 생산 공정에서 연마 또는 정삭 공정 여부 결정, 그리고 표면 측정 도구 선택(Ra vs Rz) 등에도 영향을 준다.

4.2 기하 공차(GD&T)의 오해와 해석

GD&T는 가장 오해가 많은 항목 중 하나다. 실제 실무에서는 다음과 같은 방식으로 해석된다:

• 직각도 기호(⊥) 0.02: 두 면 사이 각도가 ±1도 이하일 것을 의미
• 동심도 기호(⌀) 0.05: 회전체의 축 일치 요구, 회전 불균형 방지
• 위치 공차(⌀0.1 A-B-C 기준): 3차 기준 좌표계에서의 정밀 위치 요구

특히 동심도와 위치공차는 측정 장비가 없으면 무시되기 쉬운 항목이며, 현장에서는 이를 위해 CMM(3차원 측정기)을 사용하는 경우가 많다.



5. 도면 해독 오류로 인한 실무 문제 사례

실제 현장에서는 도면 해석 미숙으로 인해 다양한 문제가 발생한다.

사례 1: 단면 확대 기호 미확인으로 인한 용접 불량

한 자동차 부품 업체에서 용접 강도 부족 문제가 반복 발생했다. 확인 결과, 단면도 내에 작게 표시된 ‘보강 리브 용접’ 기호를 해석하지 못하고 누락한 것이 원인이었다. 이로 인해 초기 생산분 3,000개를 전량 폐기했다.

사례 2: 치수 체계 혼동으로 인한 치공구 제작 실패

해외 설계사가 작성한 도면을 국내 제작사가 inch와 mm를 혼동해 가공, 전체 부품이 조립 불가능하게 되었다. 후속 제작까지 4주 지연되었고, 설비 셧다운 비용이 수천만 원에 달했다.

이처럼 도면 해석은 단순한 기술이 아니라, 막대한 비용과 품질 문제를 예방하는 핵심 역량이다.



6. 도면 해석 능력 향상을 위한 실전 팁

6.1 모호한 기호나 수치는 항상 설계자에게 문의

잘못된 추측은 위험하다. 명확하지 않은 부분은 반드시 설계자 또는 도면 승인자에게 질의(QA)를 올리는 것이 중요하다. 설계 변경 이력도 반드시 확인해야 한다.

6.2 디지털 도면 시대의 툴 활용

현대에는 도면이 종이 대신 3D PDF, CAD 파일, STEP 파일로 공유되며, 디지털 툴의 활용이 필수이다.

• Autodesk Viewer, eDrawings 등을 통해 확대 및 단면 확인 가능
• MBD(Model-Based Definition) 방식 도면은 별도 치수 없이 형상에 정보 포함 → 새롭게 학습 필요

6.3 도면 연계 문서도 함께 확인

도면만 보면 부품 전체를 이해하기 어렵다. 따라서 다음 문서를 함께 확인해야 한다:

• 부품표(BOM): 사용 부품의 수량, 규격, 자재번호
• 공정도(Process Sheet): 제조 및 검사 공정
• QC 도면: 품질 기준 및 검사 방법 기재 도면



7. 결론: 도면 해석은 기계 실무의 기본 언어

기계 도면 해석 능력은 단순한 읽기 능력을 넘어, 설계자 의도 파악, 공정 계획 수립, 오류 방지, 품질 관리 등 기계 실무 전반에 직결되는 핵심 기술이다. 특히 고급 공차 해석, 표면 처리 기호, 특수기호 등을 이해하면 문서 속 숨겨진 신호를 읽어낼 수 있는 전문가가 될 수 있다.

도면을 정확히 읽을 수 있다는 것은, 결국 제작 공정에서 불량을 줄이고 생산성을 높이며, 시간과 비용을 절약하는 가장 효과적인 무기가 되는 것이다.

앞으로도 기계 실무에서 신뢰받는 전문가가 되기 위해, 기계 도면 해석 능력을 지속적으로 연마하는 것은 필수라 할 수 있다.
