수중펌프와 모터의 고장 진단 방법 – 아날로그 테스터기와 후크메타 활용

고장 난 수중펌프나 전동기의 원인을 정확히 파악하는 것은 유지보수 및 교체 판단에 중요한 작업입니다. 특히 펌프 및 모터의 절연 저하, 단선, 누전 등의 전기적인 이상 여부를 진단하는 과정에서는 아날로그 테스터기(저항 측정), 후크메타(클램프 미터) 등의 계측기가 핵심 도구로 사용됩니다. 이 글에서는 실제 현장에서 자주 사용하는 방법과 실측 요령, 4P 및 7P 케이블의 절연 및 상간 저항 측정법까지  상세하게 설명합니다.

1. 고장 진단 전 확인 사항

고장 진단을 시작하기 전, 반드시 다음 사항들을 체크합니다:

• 펌프나 모터의 전원이 차단되어 있는지 확인
• 모터에 연결된 케이블 수와 종류(4P 또는 7P 등) 파악
• 제어반에서 펌프나 모터로 직접 연결되는 회로 여부 확인
• 비상 정지 스위치, 릴레이, 보호 장치 등의 작동 상태 확인

이러한 점검 없이 무작정 테스터를 대면, 잘못된 진단이 이뤄질 수 있으니 꼭 사전 확인이 필요합니다. 특히 고장이 빈번한 환경에서는 이러한 체크리스트를 문서화해 정기적으로 확인하는 것이 좋습니다.

2. 아날로그 테스터기를 활용한 진단 방법

2-1. 절연 상태 확인 (저항 측정)

아날로그 테스터기의 저항 측정 기능을 이용하여, 모터의 각 상 간 절연 저항이나 대지(접지) 간 절연 상태를 진단할 수 있습니다.

• 정상 상태: 수백 ㏀ 이상에서 테스터기의 바늘이 움직이지 않음
• 불량 상태: 수 ㏀ 이하로 측정되거나 바늘이 움직이면 절연 불량
• 단선 여부 확인: 코일 내부가 단선된 경우, 아날로그 테스터기로 측정 시 무한대(∞)로 측정됩니다. 바늘이 전혀 움직이지 않으면 단선 가능성이 높습니다.
• 접지 유무 확인: 절연이 나간 경우, 테스터기 바늘이 완전히 좌측으로 치우치는 경우가 많으며, 이는 전류가 접지(E)로 유출되고 있다는 의미입니다.

2-2. 4P 케이블의 절연저항 및 상간 저항 측정

4P 케이블은 일반적으로 다음과 같이 구성됩니다:

• L1 (R상)
• L2 (S상)
• L3 (T상)
• E (접지)

측정 항목:

• L1-L2, L2-L3, L3-L1 간 상간 절연 저항
• 각 상과 접지 간(L1-E, L2-E, L3-E)의 절연 저항 측정

2-3. 7P 케이블의 절연저항 및 상간 저항 측정

7P 케이블은 주로 제어선이 포함된 수중펌프에 사용되며 다음과 같은 구조를 가집니다:

• L1, L2, L3 (주 상)
• E (접지)
• 4, 5, 6 (보조 제어선)

측정 항목:

• L1-L2, L2-L3, L3-L1의 상간 절연 저항
• 각 상과 E 간 절연 저항
• 제어선(4,5,6)과 E 간 저항 (일반적으로 수 ㏀ 이상이면 정상)

주의사항:

• 케이블 끝단 단자에 물기, 이물질이 없어야 정확한 측정 가능
• 수중모터 사용 시 내부 결로, 누수 상태를 병행 점검

3. 후크메타(클램프 미터)를 활용한 진단 방법

후크메타는 비접촉 방식으로 전류를 측정할 수 있어, 실시간 진단 시 매우 유용합니다.

3-1. 상전류 측정

전원이 인가된 상태에서 각 상(L1, L2, L3)에 흐르는 전류를 측정합니다.

• 정상 기준: 세 상 모두 비슷한 전류값을 가져야 하며, 오차 범위는 ±5% 이내가 이상적입니다.
• 이상 판단: 한 상만 지나치게 높거나 낮은 경우, 부하 불균형 또는 권선 일부 단선 가능성 있음

3-2. 누설 전류 확인

접지선(E)에 후크메타를 감아 누설 전류를 측정하면 모터 내부 절연 상태를 진단할 수 있습니다.

• 정상: 0~0.5mA 이하
• 이상: 수 mA 이상 측정되면 누설 전류 발생 가능성 높음. 수중모터는 1mA 이상일 경우 즉시 정밀 점검 요망

3-3. 전압 측정

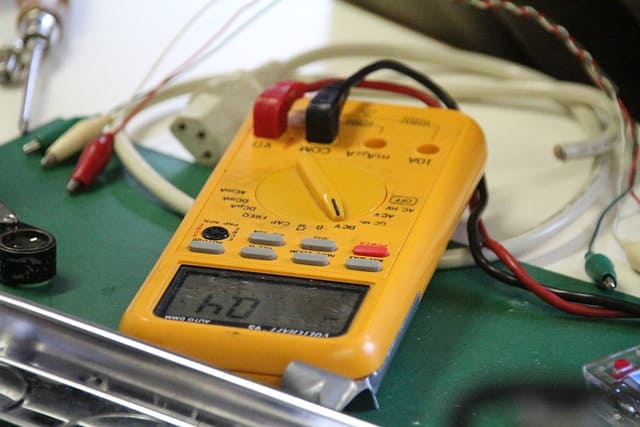

전압 측정은 후크메타의 멀티미터 기능 또는 별도 디지털 테스터기로 확인합니다:

• L1-L2, L2-L3, L3-L1 간 상간 전압 (정상: 380V ±10%)
• L1-E, L2-E, L3-E 간 접지 대 전압 (단상은 220V ±10%)

이상 징후: 전압 불균형은 공급 계통 문제, 내부 쇼트, 전원단 노후 등이 원인일 수 있음



4. 측정 시 주의할 점

• 안전 최우선: 측정 전 회로 차단, 방전 필수
• 케이블 끝단 정리: 노출된 단자는 반드시 건조하고 청결해야 함
• 단일 선만 측정: 후크메타는 도체 하나에만 걸어야 정확
• 환경 영향: 습도, 온도, 오염도 측정에 직접 영향



5. 고장 판단 기준 요약

• 절연 저항:
  • 정상: 1㏁ 이상
  • 불량: 100㏀ 이하 또는 바늘 무반응
• 상간 저항:
  • 정상: 3상 모두 비슷한 값
  • 불량: 특정 상만 높거나 낮은 경우 단선, 단락 의심
• 누설 전류:
  • 정상: 0.5mA 이하
  • 불량: 1mA 이상 시 절연 파괴 가능성
• 상전류:
  • 정상: 세 상 균형 유지 (±5%)
  • 불량: 편차 크면 권선 고장, 부하 불균형 가능성



6. 실제 사례로 보는 고장 진단

사례 1: 모터 회전 불능

• 증상: 회전 정지 상태, 기계적 이상 없음
• 측정결과: L1-E 절연저항 3kΩ → 절연 파괴
• 조치: 모터 내부 건조, 재측정 후 불량 지속 → 교체

사례 2: 반복적인 누전차단기 트립

• 증상: 운전 후 수분 내 차단기 트립 반복
• 진단: 접지선에 후크메타 측정 시 12mA 이상
• 원인: 수중모터 내부 절연 파괴
• 조치: 해당 모터 즉시 교체

사례 3: 부분 부하 이상

• 증상: 전류계에서 L2 상만 비정상 저전류
• 측정: L2-L3 저항이 타 상 대비 30% 이상 낮음
• 진단: 부분 권선 단락 또는 접촉 불량
• 조치: 모터 분해 점검 또는 교체

7. 마무리 및 유지보수 팁

• 고장 진단의 핵심은 수치 비교와 기준 숙지입니다.
• 계측기는 정확한 사용법과 보정 상태를 유지해야 하며, 숙련된 눈으로 수치를 해석하는 능력 또한 중요합니다.
• 예방 점검표를 만들고, 주기적으로 절연 상태를 측정해 기록해 두면 예기치 않은 고장을 방지할 수 있습니다.
• 접지의 품질 확보는 장비 수명을 좌우하는 요소로, 접지저항 측정도 병행 관리해야 합니다.
