🔧 플렉시블 조인트와 해머리스 밸브의 차이점과 기능

진동·수격 방지를 위한 배관 핵심 부품 완전 정복 가이드



🏁 서론: 배관 시스템의 안정성, 부품 선택에서 시작된다

산업용 배관은 단순히 물이나 가스를 이송하는 구조물이 아닙니다. 그것은 공정의 생명선이자, 설비 전체의 효율성과 안전성을 좌우하는 핵심 요소입니다. 특히 열, 진동, 충격, 수격 같은 물리적 스트레스가 자주 가해지는 환경에서는 정확한 부품 선택과 설치가 생명입니다.

이러한 문제 해결의 중심에 있는 두 가지 장치가 바로 **플렉시블 조인트(Flexible Joint)**와 **해머리스 밸브(Hammerless Valve)**입니다. 본 글에서는 이 두 장치의 원리, 구조, 기능, 적용 사례, 그리고 선택과 설치 시 주의사항까지 상세히 다루며 1만자 이상의 실전 기술 콘텐츠를 제공합니다.

1️⃣ 플렉시블 조인트(Flexible Joint)의 모든 것

📌 1-1. 개념과 정의

플렉시블 조인트는 배관 설비에서 **기계적 유연성(Mechanical Flexibility)**을 제공하는 연결 장치입니다. 말 그대로 ‘유연한 연결부’이며, 주로 진동, 열팽창/수축, 지반 침하, 배관 간 오차 등을 보완하기 위한 목적에서 사용됩니다.

이 장치는 특정한 고정 구조 없이 흡수와 변형을 전제로 한 설계가 특징이며, 다양한 재질과 구조에 따라 수많은 산업 분야에 적용됩니다.

⚙️ 1-2. 플렉시블 조인트의 주요 기능 정리

• 진동 흡수: 펌프, 압축기, 팬 등의 회전장치에서 발생하는 진동을 흡수하여 배관의 균열 방지
• 소음 감소: 고무형이나 스테인리스 벨로우즈형은 유체 소음과 진동 전달음을 효과적으로 감쇠
• 열팽창 대응: 온도 변화로 인한 배관 길이 변화를 자연스럽게 흡수
• 설치 오차 보정: 미세한 오차로도 발생하는 응력을 줄이고, 설계와 다른 위치에도 유연하게 연결 가능
• 외력 흡수: 지반 침하, 구조물의 이동, 지진 등으로 인한 배관의 변형에 유연하게 반응



🧪 1-3. 종류별 분류 및 구조

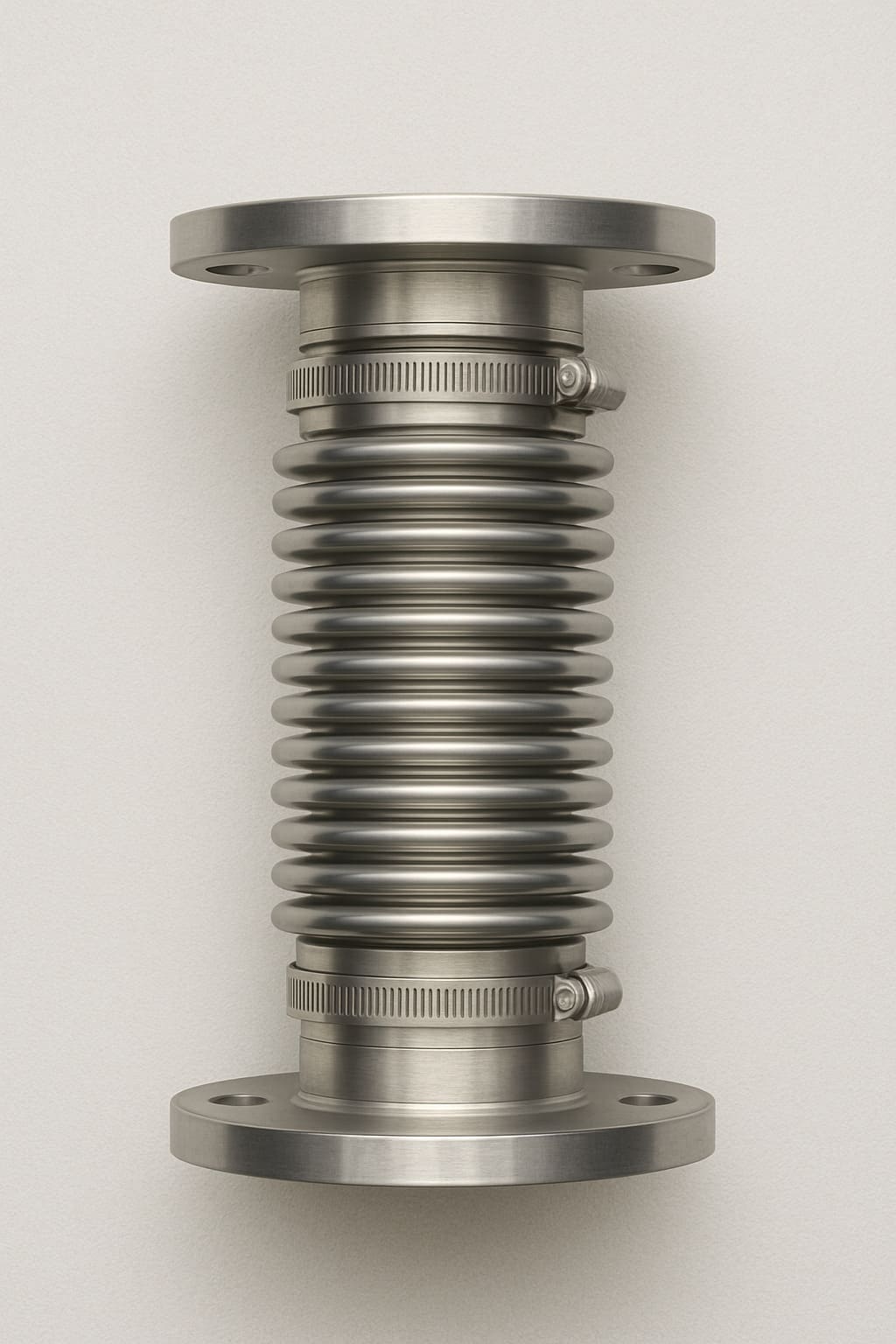

① 금속형 플렉시블 조인트 (Metal Bellows Type)

• 재질: SUS304, SUS316, Inconel, Hastelloy 등
• 구조: 얇은 금속판을 파형(벨로우즈) 구조로 제작
• 특징: 내열성과 내압성이 우수하며, 스팀, 화학배관 등 고온·고압 환경에 적합

② 고무형 플렉시블 조인트 (Rubber Expansion Joint)

• 재질: 천연고무, EPDM, NBR, Chloroprene
• 구조: 고무 바디 내부에 보강 섬유층 포함
• 특징: 경제적이며 진동 흡수 능력이 매우 뛰어남. 단, 내화학성과 내열성은 떨어짐

③ PTFE 플렉시블 조인트

• 재질: 테프론(PTFE), FEP 등
• 특징: 산, 알칼리 등 부식성이 강한 유체 라인에 사용. 제약·반도체 산업에서 중요

④ 슬라이딩형 및 유니버설형

• 특징: 다축 방향의 신축을 흡수하도록 설계되어 장거리 배관, 대구경 배관에 유리



📏 1-4. 선택 기준과 설계 인자

• 압력 및 온도 조건: 사용환경에 따라 재질과 구조 결정
• 이동 방향: 축 방향, 횡 방향, 각도 변화 등
• 설치공간: 제한된 공간에서의 유연성 고려
• 화학적 내구성: 유체의 성질에 따른 재질 선택



⚠️ 1-5. 설치와 유지보수 팁

• 사전 텐션 제거: 장력 없이 설치되어야 수명 연장 가능
• 앵커와 가이드: 진동 유입방지 및 조인트 변형 방지를 위해 필수
• 고무 제품의 교체 주기: 일반적으로 5~8년 내 교체 권장
• 유체 누출 점검: 눈에 띄는 팽창, 변색, 갈라짐은 교체 신호



2️⃣ 해머리스 밸브(Hammerless Valve) 깊이 있게 이해하기

📌 2-1. 개요 및 정의

해머리스 밸브는 수격 현상(Water Hammer)을 완화하거나 방지하기 위한 구조를 가진 저충격형 밸브입니다.
배관 내 유속이 갑작스럽게 정지되거나 밸브가 빠르게 닫힐 경우 발생하는 압력 충격을 제어하여 설비와 배관을 보호하는 기능을 가집니다.



💥 2-2. 수격 현상(Water Hammer)이란?

• 원인: 펌프 정지, 밸브의 급격한 개폐, 공기포켓 등
• 현상: 유체 흐름의 운동 에너지가 순간적으로 정지하면서 압력이 급상승
• 결과: 배관 이음부 파열, 펌프 임펠러 손상, 밸브 고장, 소음 발생



🧠 2-3. 해머리스 밸브의 작동 원리

해머리스 밸브는 에너지 흡수 및 속도 조절 기술을 활용합니다. 내부에는 보통 댐퍼 구조, 스프링, 가변 유량 통로 등이 적용되어 유체의 속도 변화가 부드럽게 조절되며 밸브가 완만히 닫히도록 합니다.

• 서서히 닫히는 디스크
• 유압식 또는 스프링식 충격 흡수 구조
• 일정 유속 유지 기능



⚙️ 2-4. 주요 종류와 특징

① 해머리스 체크밸브

• 유체의 역류를 막으면서 수격도 완화
• 일반 체크밸브 대비 개폐 속도 느리고 부드러움

② 해머리스 에어밸브

• 급수 시 공기 배출 → 압력 급변 방지
• 공기포켓 방지로 유량 안정화

③ 해머리스 콘트롤 밸브

• 유량 조절 중 수격 발생을 제어
• 발전소, 고압 배관 시스템에서 중요



📏 2-5. 해머리스 밸브 적용 분야

• 상하수도 급수 시스템
• 냉각수 배관
• 보일러·냉동설비
• 고압 가스 및 화학 플랜트
• 지하 배관망(맨홀, 정수장)



🧰 2-6. 설치와 운용의 체크리스트

• 유체 흐름 방향 정확히 맞추기
• 인근 배관 유동 시뮬레이션 사전 확인
• 연 1회 이상 작동 여부 확인
• 역류 및 과압 조건 테스트 필수
• 공기밸브와 병행 설치로 수격 제어 강화

3️⃣ 플렉시블 조인트와 해머리스 밸브의 차이점과 연계 활용

항목플렉시블 조인트해머리스 밸브

기능	기계적 유연성 제공, 진동·변위 흡수	수격 완화, 압력충격 방지
설치 위치	펌프·기계장비 주변, 각종 배관 연결부	밸브 전·후, 수격 발생 가능 지점
재질 선택 기준	유체 성질, 온도·압력, 구조 변위	유체 흐름 특성, 응답 속도
수명	재질에 따라 5~20년	설치 환경에 따라 다름 (정기 작동 필수)
유지보수	주기적 육안 점검 및 교체	작동 확인 및 수격 테스트 필요





4️⃣ 실제 산업 현장 적용 사례

🔧 반도체 제조 공정

• PTFE 플렉시블 조인트: 강산, 고온 유체 라인에 적용
• 해머리스 체크밸브: 고정밀 냉각수 순환에 필수

🏗️ 고층 건물 수직 급수 시스템

• 고무 플렉시블 조인트: 건물 진동 및 층간 배관 정렬 문제 대응
• 에어 해머리스 밸브: 펌프 정지 시 수격 피해 차단

⚗️ 화학 플랜트

• 메탈 벨로우즈: 열변형 많은 고온 유체용
• 해머리스 콘트롤 밸브: 유량 조절 과정의 압력 충격 제어



5️⃣ 자주 묻는 질문 (FAQ)

Q1. 플렉시블 조인트 없이도 배관 설치 가능한가요?
가능하지만, 열팽창이나 진동이 큰 시스템에서는 빠르게 문제가 발생할 수 있습니다.

Q2. 수격 방지에는 어떤 방법이 효과적인가요?

• 해머리스 밸브 설치
• 유량 완충기 사용
• 공기배출밸브와 병행 설치
• 밸브 개폐 속도 제어

Q3. 해머리스 밸브는 전기식도 있나요?
일부 고급 콘트롤 밸브는 전동식 모터 또는 유압 작동 방식을 사용하며, 자동 제어 시스템과 연계됩니다.

🧾 결론: 배관 보호, 비용 절감, 안전 확보를 위한 필수 선택

플렉시블 조인트와 해머리스 밸브는 단순한 연결 부품이 아닙니다. 배관 시스템의 생존성, 안정성, 유지보수 비용을 결정하는 핵심 부품입니다.
이 둘을 적절히 선택하고 배치하면, 설비의 수명을 수년 이상 연장할 수 있으며 안전사고나 생산 중단을 예방하는 데 결정적 역할을 합니다.
