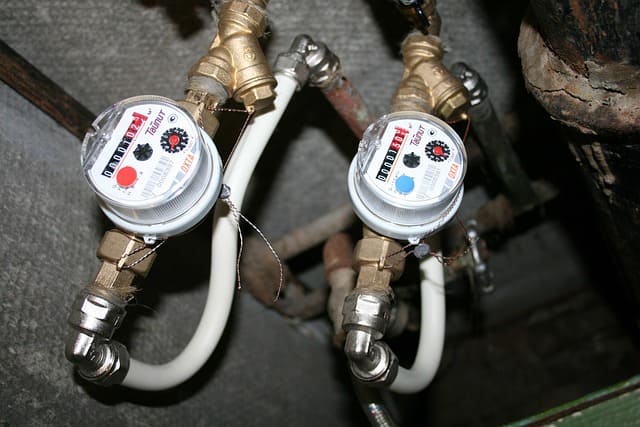

펌프 유량 제어 기술 총정리: 수동 밸브부터 자동화 시스템까지 완벽 가이드

1. 들어가며 – 왜 펌프 유량 제어가 중요한가?

펌프는 공업, 건축, 농업, 수처리 등 다양한 분야에서 유체를 이동시키기 위해 사용됩니다. 이때 펌프의 **유량(Flow rate)**은 시스템의 성능과 안정성에 직결됩니다. 단순히 많은 유량이 좋은 것이 아니라, 필요한 만큼의 유량을 정확하게 제어하는 것이 중요합니다. 유량이 너무 많으면 에너지 낭비와 장비 손상이 발생하고, 유량이 너무 적으면 시스템이 제 기능을 하지 못합니다.

이 글에서는 유량 제어의 기본 개념부터 수동 제어, 전자식 자동 제어, 센서 기반 스마트 제어, 최신 VFD(인버터) 제어, SCADA 통합 방식까지 폭넓게 설명합니다.

2. 유량 제어의 기본 개념

2.1 유량이란?

• 유량은 일정 시간 동안 이동하는 유체의 양으로, 보통 L/min, m³/h 단위로 표시합니다.
• 유량 제어란 이 유량을 일정 수준으로 유지하거나 조절하는 과정을 말합니다.

2.2 펌프 시스템에서 유량 제어가 필요한 이유

• 부하 변화 대응: 농업용 펌프나 공조 시스템처럼 부하가 시간에 따라 변하는 경우
• 에너지 절감: 불필요한 과잉 유량 방지
• 장비 보호: 배관 파열, 캐비테이션 방지
• 공정 품질 유지: 정밀한 유량이 요구되는 공정(예: 화학 혼합, 식품 가공 등)

3. 유량 제어 방법의 종류

3.1 수동 밸브 제어

가장 기본적인 방법은 밸브를 조절하여 유량을 변경하는 것입니다.

• 글로브 밸브, 게이트 밸브, 버터플라이 밸브 등을 사용
• 장점: 구조 단순, 초기 설치비 저렴
• 단점:
  • 에너지 비효율 (펌프는 계속 높은 압력 유지)
  • 밸브 마모, 정밀 제어 어려움
  • 수동 조작 필요

3.2 바이패스 라인 제어

• 일부 유량을 메인 라인에서 우회시켜 유량을 조절
• 밸브와 바이패스 배관이 추가로 필요
• 정밀도 낮지만 간단한 공정에서 유용



4. 자동 유량 제어 기술

4.1 유량 센서 + 전동 밸브 조합

• **유량 센서(플로우미터)**로 실시간 유량 측정
• 전동 밸브가 자동으로 개도 조절
• PLC나 제어 장치와 연동하여 제어 알고리즘 수행
• 적용 예: 수처리장, 냉난방 시스템, 산업 배관

4.2 차압(ΔP) 제어 방식

• 공급과 반환 지점의 압력 차이를 측정하여 유량 추정
• 차압 유지형 밸브 사용
• 주로 HVAC 시스템에서 사용

4.3 정량 펌프 사용

• 유량이 일정하게 나오는 펌프
• 기어 펌프, 피스톤 펌프 등
• 약품 주입, 화학 반응 등에 적합



5. 인버터(VFD)를 이용한 펌프 제어

5.1 인버터 제어란?

• 펌프 모터에 **VFD(Variable Frequency Drive)**를 연결하여 회전수를 조절
• 회전수가 줄면 유량과 압력도 감소

5.2 장점

• 정확한 유량 제어
• 에너지 절감 효과 큼 (최대 50%까지)
• 기계적 마모 감소
• 자동화 시스템과 쉽게 연동 가능

5.3 제어 방식 예시

• 유량 센서 → PLC → VFD → 펌프
• PID 제어 알고리즘을 적용하여 목표 유량 유지

6. 스마트 제어 기술: IoT, AI 기반

6.1 IoT 연동 유량 제어

• 유량 센서와 VFD, 전동 밸브를 모두 클라우드로 연결
• 모바일 앱, 웹 대시보드에서 실시간 모니터링 및 원격 제어
• 이상 징후 자동 알림

6.2 AI 기반 최적 유량 예측

• 기상 데이터, 과거 사용량, 부하 특성 등을 학습하여 선제적 유량 제어
• 예: 농업용 스마트 급수 시스템, 스마트 빌딩 냉난방



7. 유량 제어 장치 구성 요소

7.1 유량 센서 종류

• 터빈식, 전자식(전자기 유량계), 초음파식, 코리올리식 등
• 각각 정확도, 가격, 유체 조건에 따라 선택

7.2 제어 밸브 종류

• 전동밸브: 일반적인 자동 제어 밸브
• 비례제어밸브(PV): 정밀한 유량 제어 가능
• 차압 유지형 밸브: 배관 압력 변화에 따라 개도 자동 조절

7.3 제어기(PID, PLC, SCADA)

• PID 컨트롤러: 간단한 루프 제어용
• PLC: 공정 제어에 사용되는 프로그래머블 로직 컨트롤러
• SCADA: 대규모 설비의 통합 모니터링 시스템



8. 실제 적용 사례

8.1 산업용 냉각수 펌프

• 냉각수 유량은 공정의 온도 유지에 중요
• 유량 센서 + VFD + PID 제어로 자동 조절
• 최대 40% 이상 에너지 절감 효과

8.2 빌딩 HVAC 시스템

• 공조 유닛의 흐름에 따라 유량 자동 조절
• 차압 제어 밸브 + PLC 연동
• 쾌적한 실내 환경 유지 및 비용 절감

8.3 농업용 스마트 급수

• 토양 습도 센서와 연계하여 펌프 제어
• 날씨와 연동된 IoT 기반 유량 조절
• 물 낭비 최소화 및 작물 생장 최적화



9. 유량 제어 시스템 설계 시 고려사항

• 유량의 변동 폭: 부하가 자주 바뀌는지?
• 제어 정확도 필요성: ± 몇 %까지 허용 가능한가?
• 유체 특성: 점도, 입자 함유 여부 등
• 예산: 고급 자동화 시스템은 초기비용이 큼
• 설치 환경: 방수, 방폭 등 요구 조건

10. 유지관리 및 고장 대처

10.1 유량 제어 시스템 점검 항목

• 유량 센서 이상 여부
• 밸브 작동 상태
• 인버터 및 제어기 소프트웨어 정상 작동 여부
• 전기 신호 오류, 연결 불량

10.2 흔한 문제와 해결

• 센서 오염 → 청소 또는 교체
• 밸브 구동 안됨 → 전동 액추에이터 점검
• VFD 신호 오류 → PLC 프로그램 확인



11. 결론: 효율적인 유량 제어는 경쟁력이다

펌프 시스템에서 유량 제어는 단순한 기술이 아닙니다. 정확한 센서 선택, 밸브 설정, 제어 로직 설계, 자동화 시스템 연동까지 종합적인 설계가 필요합니다. 특히 최근에는 에너지 절감, 설비 자동화, 원격 제어가 중요한 화두로 떠오르면서 유량 제어 기술도 빠르게 발전하고 있습니다.

밸브 하나 돌리던 시대는 지났습니다. 스마트한 제어 기술로 펌프 시스템의 효율과 안전성을 모두 잡아야 할 때입니다.
