🔥 소방용 스프링클러 배관 규격 완벽 정리

– 법적 기준부터 설치 조건, 유지관리까지 한눈에 파악하는 전문 가이드 –



1. 서론: 소방 안전에서 스프링클러 배관이 중요한 이유

현대 건축물의 고층화와 복합 용도화는 화재 발생 시 피해 규모를 키울 가능성을 높이고 있습니다. 이에 따라 법령은 일정 규모 이상의 건축물에 대해 자동소화설비인 스프링클러 시스템의 설치를 의무화하고 있습니다. 이때 시스템의 성능을 결정짓는 핵심은 바로 배관의 규격과 설계입니다.

배관은 단순한 통로가 아니라, 화재 시 즉각적인 대응을 위해 압력 손실 없이 물을 빠르고 균일하게 공급해야 하는 소방설비의 혈관입니다. 설계 단계에서부터 철저한 규격 검토가 필요하며, 시공 후에도 법적 기준에 맞는 유지관리와 정기 검사가 필수입니다.

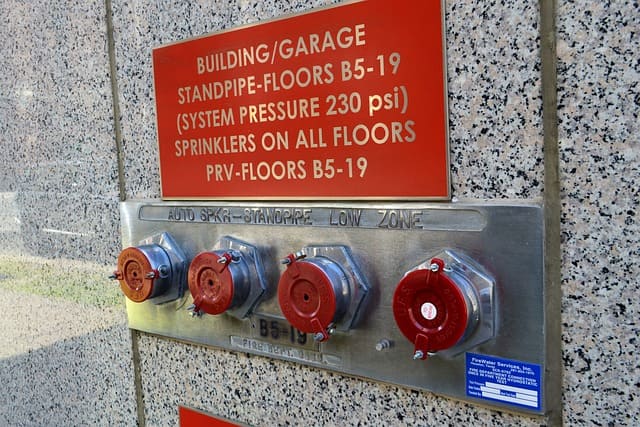

2. 스프링클러 시스템의 구성과 배관의 역할

소방용 스프링클러 설비는 화재 발생을 감지하고 자동으로 물을 방사하는 시스템으로 구성 요소는 다음과 같습니다.

📌 주요 구성 요소

• 스프링클러 헤드: 일정 온도에 도달하면 열감지 유리앰플이 파열되어 물이 방사됨
• 배관망: 수원을 각 헤드로 공급하는 연결 네트워크. 설계 시 유량과 압력 손실 계산이 필수
• 경보 밸브(Alarm Check Valve): 헤드 작동 시 물 흐름을 감지하여 경보음을 작동시킴
• 주 급수원: 소방펌프, 상수도, 압력탱크, 비상용 저장탱크 등
• 배수·압력조절 설비: 수압 유지 및 배관의 응력을 해소하기 위한 보조 장치 포함

배관의 설계 오류는 화재 발생 시 급수 불가, 헤드 압력 미달, 또는 시스템 전체 실패로 이어질 수 있으므로, 정확한 규격의 선택과 적법한 설계가 필수입니다.

3. 배관 재질과 규격 종류

배관의 규격은 사용 목적, 설치 위치, 환경 조건에 따라 달라지며, 주로 강관, 동관, 스테인리스강관, CPVC가 사용됩니다.

🔧 대표 규격 및 특성

• 흑강관 (KS D 3507)
  • Schedule 40 또는 10, 소방용으로 적합
  • 내압성과 가공성이 뛰어나 주류로 사용됨
• 나사 이음용 강관 (KS D 3562)
  • 15A(½") ~ 100A(4") 이상
  • 소형 건물부터 지하주차장까지 폭넓게 사용
• 동관 (KS D 5301)
  • 가볍고 내식성이 우수
  • 병원, 데이터센터 등 민감한 설비에 적합
• 스테인리스강관 (KS D 3595)
  • 고내식성, 고압 환경에서도 안정적
  • 습기 많은 지하층이나 식품 공장에 적합
• CPVC 배관
  • 비금속, 경량, 설치 편의성 높음
  • NFPA 및 국내 인증 제품 사용 필수

💡 배관 규격 선택 시 고려 요소

• 화재 부하 수준 (고위험/보통위험 등급)
• 예상 유량 및 유속
• 부식 가능성 및 온도 변화
• 유지보수 접근성



4. 법령 기준 및 국가화재안전기준(NFSC) 적용

국내 소방시설 기준은 「소방시설 설치 및 관리에 관한 법률」 및 **「국가화재안전기준(NFSC)」**에서 상세히 정하고 있습니다.

🔎 NFSC 103 (스프링클러설비 기준)

• 유수검지장치 설치 필요
• 헤드당 방수량 기준: 최소 80ℓ/min
• 배관 내 수압은 최대 사용압력의 1.5배까지 견딜 수 있어야 함
• 최소 허용 파이프 두께
  • 25A 미만: Schedule 40
  • 25A 이상: Schedule 10 이상

📜 소방시설법령 중 핵심 조항

• 법 제9조의2: 자재는 국가 인증(KFI 인증) 제품만 사용
• 법 제43조: 무자격 시공 시 형사처벌 (1년 이하 징역 또는 1천만 원 이하 벌금)
• 시행령 제15조: 설계도서 변경 시 반드시 감리 또는 검토 필요

5. 설치 거리, 유속, 유량 기준

배관 설계에서 가장 중요하게 고려해야 할 요소는 헤드 간 거리, 유속, 유량 손실, 그리고 마찰저항 계산입니다.

🧮 설계 기준 요약

• 헤드 간 최대 간격: 3.6m 이하
• 천장과 헤드 사이 이격거리: 30cm 이하
• 배관 지지 간격
  • 수평: 3.7m 이하
  • 수직: 4.5m 이하

💧 유속/유량 기준

• 일반적으로 3.7m/s 이하 유속이 권장됨 (과속 유동 시 마모 및 수격 발생 우려)
• 화재 위험 등급에 따라 단위면적당 분사량이 달라짐
  • 고위험군: 20.8ℓ/min/㎡ 이상
  • 보통위험군: 12.1ℓ/min/㎡



6. 배관 방식 비교 – 환경별 맞춤 설계

         방식                         특징                                      장점                                   단점                            사용 장소

습식	항상 물이 채워져 있음	작동 빠름, 구조 간단	동파 위험	실내, 난방 환경
건식	압축 공기로 채워짐	동결 방지	지연 가능성	냉동창고, 외기 노출
프리액션	감지기 연동, 이중조건	오작동 방지	복잡한 제어 필요	서버실, 박물관
사이클릭	간헐적 물 순환	부식 억제	설비 복잡	장기 비가동 건물





7. 시공 후 시험과 유지관리

시공 후에는 각종 시험을 통해 설비의 건전성을 검증해야 하며, 정기적인 점검과 유지보수가 법적으로 요구됩니다.

🧪 주요 시험 항목

• 수압 시험: 설계압력의 1.5배로 2시간 이상 유지
• 방수 시험: 실제 방사 확인 및 헤드 작동 테스트
• 배관 청소: 이물질 유입 방지용 플러싱 필요
• 누수 검사: 시운전 후 24시간 내 누수 점검

🔄 정기 점검

• 월 1회 이상 시각적 점검
• 연 1회 이상 기능시험 및 배관 내부 부식 확인
• 이상 발견 시 즉시 교체 또는 재시공



8. 실제 시공 시 유의사항 및 사례 분석

❌ 자주 발생하는 문제점

• 설계도와 실제 시공 불일치
• 나사 연결부 누수
• 내진 보강 미흡
• 지지대 미설치로 인한 처짐 및 헤드 오작동

📚 사례

• 경기도 P빌딩: 비인증 CPVC 배관 사용으로 전면 철거
• 부산 H병원: 건식 시스템 내 잔수 미배출로 동파, 시스템 마비
• 서울 M오피스: 헤드 간 거리 과다로 설치 검사 불합격

9. 법령 위반 시 벌칙 및 처벌 규정

                         위반 유형                                                                               법적 처분 내용

무면허 시공	1년 이하 징역 또는 1천만원 이하 벌금
미인증 자재 사용	300만원 이하 과태료 및 교체 명령
설계 미승인 시공	공사 중지 및 과태료 부과
유지관리 미실시	건축물 관리자에 과태료 200만원 이하





10. 결론: 적법한 설계와 지속적 관리의 중요성

스프링클러 시스템의 성능은 전적으로 배관의 규격, 설계, 시공 품질, 유지관리에 달려 있습니다. 단순히 배관을 연결하는 것이 아닌, 생명을 보호하는 설비라는 점에서 그 중요성은 아무리 강조해도 지나치지 않습니다.

정확한 법 기준을 준수하고 전문 시공업체를 통해 설치하며, 주기적 시험과 점검을 통해 신뢰성을 유지하는 것이 진정한 안전 확보의 첫걸음입니다.
