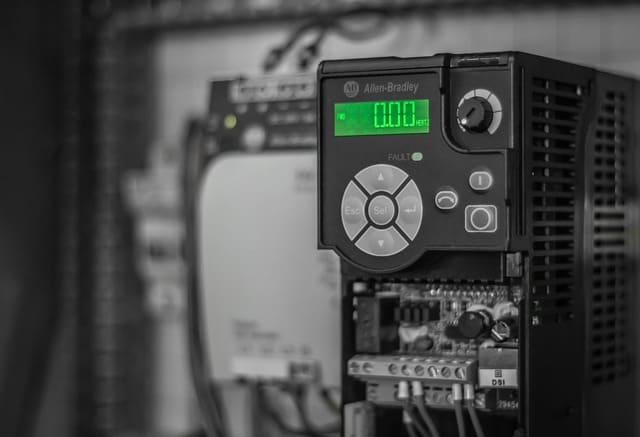

인버터를 이용한 전동기 제어 기법

1. 인버터 제어 기술의 필요성과 발전 배경

전동기는 산업 자동화 시스템의 핵심 구성 요소 중 하나로, 전력 소비의 약 60% 이상을 차지할 정도로 높은 비중을 차지한다. 특히 전동기의 회전 속도와 토크를 정밀하게 제어할 수 있다면 생산 효율 향상은 물론 에너지 절감까지 실현할 수 있다. 이러한 목적을 실현하기 위한 대표적 장치가 바로 인버터(Inverter)이다. 인버터는 교류(AC) 전원을 직류(DC)로 변환한 후, 다시 원하는 주파수와 전압의 교류로 바꾸어 전동기를 제어하는 전력변환장치다.

과거에는 고정속도 운전이 일반적이었으나, 현대 산업에서는 가변속 제어가 기본이 되었다. 이는 단순한 회전수 조절을 넘어 PID 제어, 동기제어, 부하 적응형 제어 등 다양한 고급 기능이 통합되어야 하는 방향으로 진화하고 있다. 특히 스마트팩토리와 디지털 트윈 기술이 부상하면서 인버터의 역할은 단순한 속도 조절기를 넘어서고 있다.

2. 인버터의 기본 원리와 주요 구성요소

인버터의 작동 원리를 이해하기 위해서는 먼저 전력변환의 흐름을 알아야 한다. 인버터는 크게 세 단계로 작동한다.

1. 정류단 (Rectifier Stage): AC 전원을 DC로 변환. 이 과정은 일반적으로 다이오드 또는 IGBT를 이용한 브리지 회로에서 수행된다.
2. 평활단 (DC Link): 변환된 DC 전원을 안정화. DC 링크에는 전해콘덴서가 삽입되어 전압 변동을 최소화한다.
3. 인버터단 (Inverter Stage): 원하는 주파수와 전압의 AC로 다시 변환. 이 과정에서 PWM(Pulse Width Modulation) 방식이 주로 사용된다.

특히 최근에는 **SVPWM(Space Vector PWM)**이나 **DTC(Direct Torque Control)**과 같은 고급 제어 기법이 상용화되어 더욱 정밀하고 응답성이 뛰어난 제어가 가능해졌다.



3. 인버터를 이용한 전동기 속도 및 토크 제어 기법

전동기 제어의 핵심은 두 가지로 요약된다: 속도 제어와 토크 제어이다. 이 두 요소는 밀접하게 연관되어 있으며, 인버터는 이를 다양한 방식으로 구현한다.

3.1 V/f 제어 (Voltage/Frequency Control)

가장 기본적인 제어 방식으로, 전압과 주파수를 일정 비율로 동시에 변화시켜 전동기의 자속을 일정하게 유지한다. 회전 속도 조절에는 유리하나, 정밀한 토크 제어에는 한계가 있다. 특히 경부하시 토크 불안정, 저속 시 과열, 속도 추종성 저하 등의 단점이 존재한다.

3.2 벡터 제어 (Vector Control)

토크 성분과 자속 성분을 분리하여 독립적으로 제어하는 방식이다. 실제로는 전동기를 직류모터처럼 다룰 수 있어, 고정밀도 제어가 가능하다. 벡터 제어에는 **간접 벡터 제어(Indirect Field-Oriented Control)**와 직접 벡터 제어(Direct Field-Oriented Control) 방식이 있다. 이 방식은 서보 모터에 가까운 응답성과 정밀도를 제공한다.

3.3 직접 토크 제어 (DTC, Direct Torque Control)

토크와 자속을 직접 측정하여 실시간으로 전압 벡터를 제어하는 방식이다. 응답 속도가 매우 빠르고 토크 리플도 적은 편이다. 다만, 구현이 복잡하고, 고속 운전 시 진동과 소음이 발생할 수 있다는 단점이 있다.



4. 산업현장에서의 인버터 활용 사례

인버터는 다양한 산업 분야에서 활용된다. 특히 고정밀도, 고효율이 요구되는 현장에서는 인버터가 설비의 핵심으로 작용한다.

4.1 컨베이어 시스템

가변 부하 상황에서 부드러운 기동과 정지를 위해 인버터가 적용된다. 또한 인버터의 PID 제어 기능을 통해 벨트 속도를 자동으로 조정하여 물류 흐름의 최적화를 달성할 수 있다.

4.2 송풍기 및 펌프 제어

전통적으로 벨브나 댐퍼를 이용한 기계적 조절이 사용되었으나, 인버터를 사용하면 전력 소비를 최대 40% 이상 절감할 수 있다. 또한, 부하 변동에 따라 자동 주파수 조정이 가능하므로 유지보수 부담도 줄어든다.

4.3 엘리베이터 및 크레인

속도와 정지 위치의 정밀 제어가 필요한 설비에서는 피드백 제어를 통한 정확한 위치 제어가 필요하다. 이 경우 인버터는 인코더와 함께 사용되어 정밀한 속도 및 위치 제어를 구현한다.



5. 잘 알려지지 않은 인버터 제어의 심화 기술

5.1 Load Adaptation Algorithm

실시간으로 부하 조건을 분석하여 최적의 출력 조건을 자동으로 조정하는 알고리즘이다. 이는 부하 민감성 공정에서 매우 유효하며, 토크 낭비를 줄이고 장비 수명을 연장시키는 데 도움을 준다.

5.2 Energy Regeneration 기능

기계의 감속 또는 역운전 시 발생하는 전력을 회수하여 재활용하는 기술이다. 예를 들어, 회생제동 기술은 엘리베이터, 리프트 등에서 매우 효과적이며, 회생 에너지를 DC링크에 다시 공급하거나 외부 전원에 반환할 수 있다.

5.3 제로 스피드 제어

극도로 낮은 속도에서도 안정적인 회전을 유지하도록 설계된 제어 기법이다. 특히 정밀 이송이 필요한 반도체 생산 장비나 CNC 기계에 적합하다.

5.4 마이크로 인터벌 제어(MIC)

일정 시간 간격으로 고속 펄스를 분석하여 실시간으로 회전 불균형을 보정하는 제어 기술이다. 이 기법은 소형 정밀 모터에서 흔히 사용되며, 나노미터 단위 위치 제어도 가능하게 한다.



6. 인버터 유지보수 및 고장 진단 팁

인버터의 고장은 주로 전력 소자 열화, 냉각 시스템 결함, EMI 간섭 등의 원인으로 발생한다. 다음은 현장 전문가들이 자주 사용하는 진단 방법이다.

• IGBT 온도 모니터링: 발열이 지속적으로 증가할 경우, 조기 교체 시기를 예측할 수 있다.
• 캐패시터 ESR(등가직렬저항) 측정: ESR 값이 급격히 상승하면 전해콘덴서의 성능 저하를 의심할 수 있다.
• THD(총 고조파 왜율) 분석: 인버터로 인한 전원 고조파를 측정해 시스템 안정성 판단 가능
• RS-485 통신을 통한 실시간 진단 데이터 수집: 다양한 변수(전류, 전압, 주파수)를 모니터링하여 이상 여부를 조기에 파악



7. 인버터 기술의 미래 방향과 결론

향후 인버터 기술은 AI 기반의 자가 학습 알고리즘과 융합되어 더욱 지능화될 것으로 보인다. 예를 들어, 인버터에 탑재된 AI 칩이 실시간으로 부하 특성을 학습하여, 사용자 개입 없이도 최적의 운전 모드를 자동 적용하는 시대가 다가오고 있다.

또한, 디지털 트윈 시스템과 연계하여 가상의 운전 조건을 사전에 시뮬레이션하고, 인버터 운전을 조정함으로써 설비 손상을 사전에 예방할 수 있는 기술도 발전하고 있다.

전통적인 ‘속도 제어 장치’에 머물던 인버터는 이제 스마트 설비의 두뇌 역할을 수행하는 핵심 장비로 재정의되고 있다. 따라서 기계설비 관리자, 유지보수 기술자, 자동화 설계자 모두 인버터 제어 기술을 깊이 있게 이해하고 활용하는 것이 매우 중요하다.
