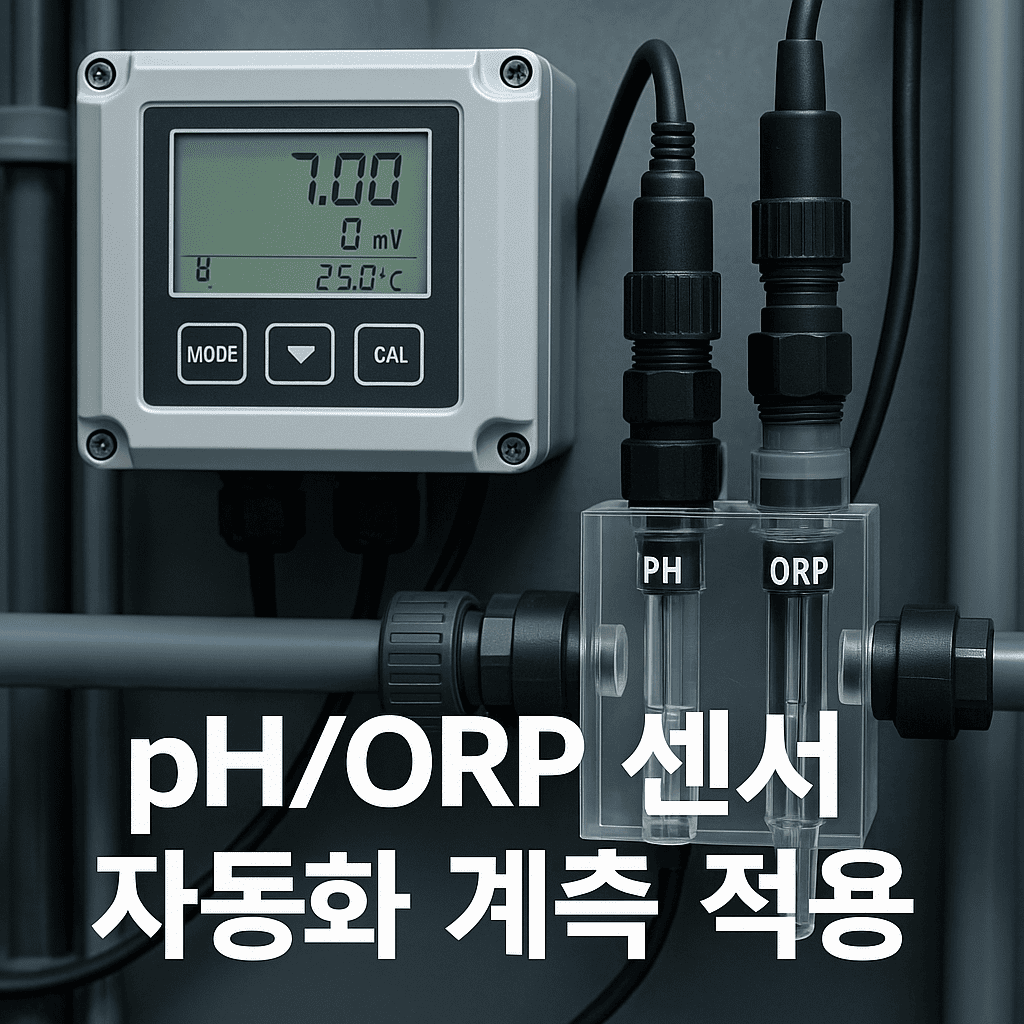

📘 pH/ORP 센서 자동화 계측 시스템 완벽 가이드원리부터 산업 적용 사례까지

by fresh-story 2025. 7. 30.
728x90
반응형

1. 서론: 왜 pH/ORP 센서의 자동화 계측이 중요한가?

현대 산업과 환경 분야에서는 정밀하고 지속적인 수질 관리가 필수입니다. 수처리, 식품공정, 반도체 세정, 폐수처리, 하천 모니터링 등 다양한 분야에서 pH(수소이온 농도) 및 ORP(산화환원전위) 센서는 자동화 계측의 핵심 도구로 사용되고 있습니다. 자동화 기술이 접목되면 측정의 연속성, 정확도, 유지보수 효율성이 획기적으로 향상됩니다.

2. pH 센서란? ORP 센서란?

▷ pH 센서의 정의와 작동 원리

  • pH란? 수용액 내 수소이온 농도를 나타내는 지수. 0~14의 척도로 표현.
  • pH 센서 원리: 전극(측정전극과 기준전극)의 전위차를 측정하여 전기신호로 변환 → pH값 계산.

▷ ORP 센서의 정의와 작동 원리

  • ORP란? Oxidation-Reduction Potential, 산화/환원 반응 경향을 전위(mV)로 표현.
  • ORP 센서 원리: 백금 전극과 기준 전극 간 전위를 측정하여 산화력/환원력을 파악.

3. 자동화 계측 시스템의 구성 요소

▷ 기본 구성

  1. 센서(전극) – 수질 지표 직접 측정
  2. 변환기/트랜스미터 – 아날로그 전압/전류 신호를 디지털로 변환
  3. PLC/SCADA – 중앙제어시스템과 연동
  4. 디스플레이 및 알람 시스템 – 실시간 모니터링 및 경보 설정
  5. 자동세정 유닛 – 센서의 장기 신뢰성 확보

▷ 통신 방식

  • 4~20mA 아날로그 출력
  • RS-485(Modbus RTU)
  • Ethernet(TCP/IP, Modbus TCP)
  • 무선 IoT 게이트웨이 연결 가능



4. pH/ORP 센서 자동화의 장점

  • 연속 측정 가능 → 실시간 반응
  • 정확도 향상 → 수동 오차 최소화
  • 원격 제어 및 알람 설정 가능
  • 자동 보정 및 자동 세정 기능 포함
  • 데이터 기록 및 이력관리 → 추적성 확보



5. 적용 산업별 사례 분석

▷ 수처리 설비

  • 정수장, 하수처리장, 폐수처리 공정
  • 고농도 폐수의 중화처리 자동 제어(pH 제어)
  • 응집제 투입량 자동 조절

▷ 반도체/디스플레이 산업

  • 초순수 제조 공정
  • CMP, 웨이퍼 세정 탱크의 ORP 제어
  • 고정밀 자동화 분석

▷ 식음료/제약 분야

  • 양조공정, 발효공정의 pH 유지
  • 위생 등급의 센서 적용 (CIP/SIP 세정 포함)

▷ 환경 모니터링

  • 하천/호수/바다의 실시간 수질 자동 감시
  • 태양광 기반 원격 측정 시스템

▷ 화학 플랜트

  • 중화 반응조 pH 자동 조절
  • 산/염기 저장탱크 레벨 및 pH 연동제어

6. 센서 선택 시 고려사항

  • 센서의 재질 (글라스, PVDF, 폴리카보네이트 등)
  • 측정 범위 및 정밀도
  • 내화학성, 내열성
  • 세정 방식: 수세식, 초음파식, 솔 세척식 등
  • 설치 방식: 침수형, 유량형, 유입형, 파이프형



7. 자동 보정 및 유지보수 전략

▷ 자동 보정(Auto Calibration)

  • 주기적 기준 용액 기반 자동 보정
  • ORP의 경우 mV 기준 보정 수행

▷ 유지보수 포인트

  • 전극 교체 주기: 일반적으로 6개월~2년
  • 기준전극의 소금브리지 확인
  • 센서 표면 오염 확인 및 세정
  • 보정액 유효기간 및 온도 보정



8. 설치 및 시공 시 주의사항

  • 유속이 적절한 위치에 설치해야 정확도 확보
  • 샘플링 라인의 기포 발생 방지 필요
  • 케이블 노이즈 차단 대책(Ferrite Core, 차폐 케이블)
  • 고온/고압 환경에서는 전용 산업용 센서 필요



9. 최신 트렌드 및 스마트 계측 발전 방향

▷ 스마트 센서 기술 도입

  • 센서 자체에 MCU 내장 → 데이터 전처리
  • 자체 진단 기능(센서 수명 예측)
  • 보정 이력 저장 → 교체 시기 예측

▷ 클라우드 기반 수질 모니터링

  • IoT 게이트웨이 + 클라우드 서버 연동
  • 모바일 앱에서 실시간 모니터링 및 알람 수신
  • 다지점 원격 제어 및 이상 분석



10. 국내외 주요 제품 브랜드

  • 국내: 유원엔지니어링, 청우계측, Daejin, 센서텍
  • 해외: Endress+Hauser, Yokogawa, Hach, Hamilton, Hanna, Mettler Toledo

💡 대부분 제품은 Modbus RTU 또는 HART 통신 기능을 기본으로 탑재하며, 스마트팩토리 시스템과 호환됩니다.



11. 실제 현장 적용 예시 (요약 사례)

  • OO산업 폐수처리장: pH/ORP 센서와 펌프 연동 → 산·염기 자동 투입
  • OO제약공장: CIP 세정 후 ORP 센서로 소독제 농도 확인 → 자동 승인
  • 지자체 하천 수질 모니터링: 태양광 자가발전 + 무선 센서 → 도심지 실시간 수질 공개

12. 결론 및 전망

pH/ORP 센서의 자동화 계측은 단순히 데이터를 수집하는 차원을 넘어서, 산업 전반의 품질과 안정성을 좌우하는 핵심 기술로 자리 잡았습니다. 향후 센서의 지능화와 통신 기술의 발전에 따라, 모든 수질 관리 시스템은 클라우드 기반의 예측·진단·제어로 전환될 것으로 예상됩니다.
