밸브 이상 진단과 교체 절차 총정리 – 누수, 작동불량, 수명 초과 시 대응법까지

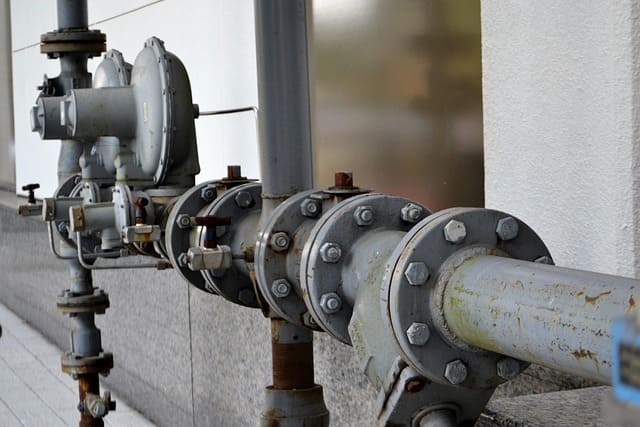

1. 밸브란 무엇인가 – 기본 이해

밸브(Valve)는 유체 시스템의 흐름을 조절, 차단, 변경하기 위해 사용되는 핵심 기계요소입니다. 산업 플랜트, 상하수도, 공조설비, 화학 공정, 반도체 라인 등 거의 모든 유체가 흐르는 배관 시스템에 필수적으로 사용됩니다.

밸브의 주요 기능

• On/Off (개폐): 유체 흐름을 완전하게 열거나 닫는 기능
• Flow Control (유량 조절): 부분 개방으로 흐름을 조절
• 압력 조절 및 유지: 압력 손실을 제어하거나 안전압력 유지
• 역류 방지: 체크밸브 형태로 흐름을 단방향으로 고정

밸브의 구조 부위

• 바디(Body): 유체가 통과하는 구조물
• 디스크/게이트/볼: 개폐를 담당하는 내부 요소
• 시트(Seat): 디스크가 밀착하여 유체 차단하는 접촉면
• 스템(Stem): 회전/직선운동을 디스크에 전달
• 패킹/글랜드: 외부 누출을 방지하는 씰링 구조
• 액추에이터 또는 핸들: 작동을 위한 구동 장치 (수동, 전동, 공압 등)

2. 밸브의 종류 및 용도별 구분

밸브는 사용하는 목적과 유체에 따라 수십 가지로 분류됩니다. 고장 유형과 진단 방식도 밸브 종류별로 다르므로 다음을 참고해야 합니다.

주요 밸브 유형

• 게이트밸브: 직선 흐름용, 온/오프에 적합
• 글로브밸브: 유량 조절에 유리
• 볼밸브: 회전형 구조, 누수 방지 우수, 유지관리 용이
• 버터플라이밸브: 경량, 대구경 적용 용이
• 체크밸브: 역류 방지
• 릴리프밸브/세이프티밸브: 과압 방출을 통한 시스템 보호

용도별 고려 사항

• 화학 설비: 내부식성 재질(PTFE, SS316 등)
• 고온 증기라인: 내열 구조 및 씰링 강화 필요
• 상수도/소방배관: 신속 작동 및 정밀한 누수 차단 필요



3. 밸브 이상 징후 – 어떤 문제가 생기나?

밸브는 대부분 점진적인 성능 저하로 문제를 일으킵니다. 이를 조기에 발견하면 고장을 예방할 수 있습니다.

대표적 이상 징후

• ❗ 밸브 개폐 시 이상한 소음 또는 진동
• ❗ 핸들이 돌아가지 않거나 과도한 힘이 필요함
• ❗ 밸브 주변 또는 바닥에 습기/누유 발생
• ❗ 작동 후에도 유량이 흐르거나 완전 차단 안됨
• ❗ 액추에이터가 작동해도 밸브가 반응하지 않음
• ❗ 온도/압력 계기와 실제 밸브 작동이 불일치



4. 밸브 이상 진단 방법 – 정밀 확인 절차

밸브의 고장을 진단하기 위해서는 아래와 같은 5단계 점검법을 활용합니다.

4-1. 육안 및 손으로 점검

• 핸들이 돌아가지 않으면 기계적 결함, 부식, 이물질 누적 의심
• 패킹 주변의 습기 흔적은 누유 가능성
• 밸브 전후 압력 차이가 거의 없으면 내부 누설 가능성

4-2. 음향 진단 (초음파 누설 감지기 활용)

• 유체 흐름이 없어야 할 밸브에서 쉿-쉿 소리 발생 시 누설
• 이음부·시트면에서 불규칙 소음 발생 시 내부 결함 의심

4-3. 작동 테스트

• 밸브를 여러 번 열고 닫아보며 움직임 점검
• 전동밸브일 경우 제어 신호와 실제 작동 동기 여부 확인

4-4. 압력/유량 데이터 비교

• 밸브 전후 게이지를 통해 유량/압력 강하 확인
• 이상 징후 시 정상 작동 밸브와 비교 분석

4-5. 내부 검수 (분해 필요 시)

• 내부에 이물질, 스케일, 패킹 탈락, 시트마모가 있는지 확인
• 밸브 시트면이 패이거나 찌그러진 경우 완전 교체 요망

5. 밸브 고장의 실제 원인 분석

                  고장 유형                                                원인                                                          보수/대처 방법

완전 개폐 불가	스템 구부러짐, 윤활 부족	스템 교체, 윤활유 주입
누유 발생	시트 마모, 가스켓 열화	시트 가공 또는 교체
전동밸브 오작동	전기 신호 불량, 모터 고장	배선 확인, 액추에이터 교체
진동 및 소음	밸브 크기 오류, 유속 과다	밸브 재선정 또는 유속 조정
조작불량	내부 스케일, 침전물 누적	분해 청소 또는 필터 보완





6. 밸브 교체 시기 판단 기준

다음 항목 중 2개 이상에 해당되면 교체를 고려해야 합니다.

• ✅ 5년 이상 사용한 밸브 (용도별 수명 기준 초과)
• ✅ 정기 보수 후에도 누유/오작동이 반복됨
• ✅ 부품 교체가 불가능하거나 단종됨
• ✅ 설비 개조로 인한 규격 불일치
• ✅ 에너지 손실, 유량 저하 등 운영비용 상승

⚠️ 교체 시기는 단순 연수가 아니라 작동 신뢰성과 유지비용 추이로 결정하는 것이 가장 정확합니다.



7. 밸브 교체 절차 (현장 작업 기준)

1단계: 사전 준비

• 교체할 밸브의 규격, 재질, 압력 등급 확인
• 시스템 차단 및 작업 허가서 작성
• 가스켓, 연결부속, 작업 도구 확보

2단계: 라인 차단 및 잔류 압력 제거

• 메인밸브 또는 차단밸브를 닫고 유체 배출
• 배관 잔류 압력 제거 후, 작업 위치 안전 확인

3단계: 기존 밸브 제거

• 볼트 및 체결부 해체 (부식 시 디버링 또는 침투윤활제 사용)
• 탈거 후 플랜지 표면 청소, 가스켓 잔류물 제거

4단계: 신품 밸브 설치

• 방향 확인 (Flow 방향 표시와 일치)
• 새 가스켓 장착 후 볼트 장착 → 대각선 순서로 토크 균일하게 조임

5단계: 작동 테스트 및 누유 확인

• 시스템 가동 전 수동 개폐 테스트
• 압력 인가 후 누수 체크 및 작동 확인



8. 전동/공압밸브 교체 시 추가 주의사항

• 전기밸브: 전원 차단 및 PLC I/O 연결 점검 필수
• 공압밸브: 에어 압력 차단 후 에어라인 잔류 압력 방출
• 통신제어 밸브: 시운전 후 제어 신호 Mapping 재설정 필요



9. 유지보수 팁 – 고장을 예방하는 습관

• 매월 1회 이상 핸들/스위치 수동 작동 권장
• 6개월~1년 주기 윤활유 주입 (특히 글랜드부)
• 연 1회 내외부 스케일 청소
• 겨울철에는 배관 동파 방지 + 히터설치
• 비상 시 작동 가능 여부 확인 위한 테스트 시나리오 마련

10. 실제 현장 사례 분석

💡사례 1: 발전소 증기라인 게이트밸브 누유

• 사용기간 9년, 시트 마모 + 가스켓 열화
• 일시적으로 코킹 처리했으나 반복 누유 → 신품 교체로 안정화

💡사례 2: 냉각수 배관 볼밸브 작동불량

• 자동 제어 중 개방 실패 → 냉각 성능 저하
• 내부에 석회질 및 슬러지 침착 → 내부 청소 후 복구

💡사례 3: 화학약품 이송라인 체크밸브 파손

• 재질이 유체와 맞지 않아 부식 → 역류 사고 발생
• 내부 PTFE 코팅 밸브로 교체하여 문제 해결



🔚 맺음말: 밸브 교체는 비용이 아닌 '운영 안정성'

밸브 하나의 교체가 단순한 유지보수처럼 보일 수 있지만, 이는 설비 전체의 에너지 손실 방지, 제품 품질 유지, 안전 확보와 직결되는 일입니다.

정기적인 점검, 정확한 진단, 신속한 교체와 시운전까지 체계적으로 관리한다면 불필요한 사고와 정지 시간을 줄일 수 있습니다.
