워터젯 커팅 설비 공정 개선 적용 방법절단 품질 향상부터 유지비 절감까지, 실무 중심 업그레이드 전략

1. 워터젯 커팅이란? — 초정밀 비열가공 기술의 핵심

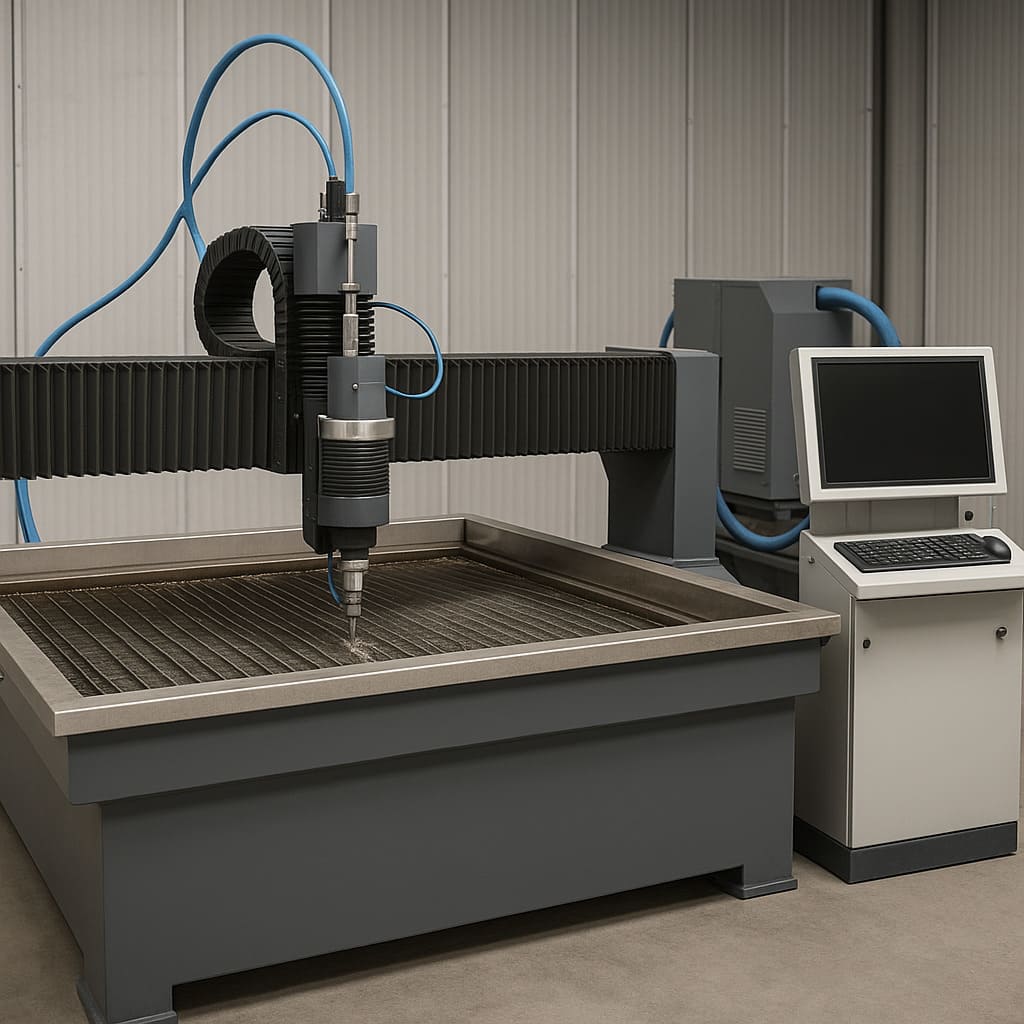

워터젯 커팅(Waterjet Cutting)은 고압의 물줄기 또는 연마재(가넷, 석류석)를 동반한 물줄기를 가공 대상에 분사해 절단하는 비접촉식 고압 절단 기술입니다.
기계적 충격이나 열을 거의 발생시키지 않으며, 고경도 재료부터 복합소재까지 다양한 물질을 정확하게 자를 수 있어 산업 전반에 활용도가 매우 높습니다.

📌 워터젯의 분류

• 순수 워터젯 (Pure Waterjet)
  고무, 종이, 가죽, 식품 등 부드러운 재료 절단에 적합
• 연마 워터젯 (Abrasive Waterjet)
  연마재를 포함시켜 금속, 유리, 세라믹, 석재, 복합소재 절단에 사용

✅ 주요 장점 요약

• 비열 가공 → 재료 변형 최소화
• 재료 제약이 거의 없음
• 정밀 가공 가능 (±0.1mm 오차 허용)
• 버(burr)가 거의 없음
• 친환경 공정: 먼지, 연기, 유해가스 없음

2. 실무에서 겪는 워터젯 가공의 문제점

실제 생산 현장에서는 워터젯 설비가 정밀한 기술임에도 불구하고 다양한 비효율과 고장 요소가 발생합니다. 다음은 대표적인 사례입니다.

🧩 공정 상의 문제

• 절단면의 거칠기(Ra) 편차
  오리피스 마모, 연마재 상태에 따라 품질 차이 발생
• 테이퍼 형상 발생
  재료 두께 증가 시 노즐의 진입각 차이로 인한 절단면 비대칭
• 절단 속도 저하
  압력 불안정, 연마재 투입량 불균형
• 가공물 변형
  클램핑 불량이나 재료 움직임으로 정확도 손실
• 고장률 증가
  펌프 압력 이상, 노즐 막힘, 오리피스 파손 등

3. 왜 워터젯 공정 개선이 중요한가?

단순한 기계 고장 예방 차원이 아닌, 생산성 극대화, 원가 절감, 제품 품질 균일화, 고객 클레임 방지 등의 측면에서 공정 개선은 필수입니다.

💡 개선 효과 정량화 예시

                           항목                                               개선 전                           개선 후                                      개선 효과

연마재 소비	6kg/hr	4kg/hr	33% 절감
절단 정밀도 편차	±0.3mm	±0.1mm	품질 안정화
월간 고장 횟수	7회	2회	정지시간 70% 감소
연간 폐수 처리비	1,200만원	700만원	비용 절감





4. 워터젯 커팅 공정 개선 항목별 방법

4-1. 절단 품질 향상 전략

● 오리피스 및 노즐 관리

• 다이아몬드 오리피스 사용 시 수명 300~500시간 (사파이어 대비 5배 이상)
• 정기 교체 주기: 80~100시간 사용 시 이상유무 점검 필요
• 오리피스와 노즐 정렬이 맞지 않으면 연마재 손실률 ↑

● 테이퍼(Taper) 보정 절단 기술

• Dynamic Taper Compensation 장비 도입 시, ±0.05mm 수준 제어 가능
• CAM에서 자동으로 보정 경로 설정해 3D 형상에도 대응

● 재료별 절단 조건 최적화

• 티타늄, 인코넬, CFRP 등 고경도 재질일수록 절단 속도 ↓, 연마재 농도 ↑
• 물의 온도와 점도도 압력 손실에 영향을 줌 → 계절별 세팅 필요



4-2. 연마재(가넷) 공급 최적화

● 정량 공급 장치 연동

• 센서 기반 자동 피딩 시스템으로 연마재 과투입 방지
• 연마재 이송 중 파우더화 방지 → 연마력 유지

● 사이클론 연마재 회수 시스템

• 재사용율 평균 30~50%, 품질 등급에 따라 12회 재사용 가능
• 장치 설치 시 투자비용 대비 6개월 내 회수 가능

● 연마재 저장 환경 관리

• 습기 침투 → 연마재 응결 → 투입 불량 발생
• 탈습 보관 컨테이너 또는 제습장치 필수

4-3. 설비 유지보수 체계화

● 펌프 및 실 부품 점검

• 고압 펌프는 워터젯 시스템의 핵심, 정기적인 실링 부품 교체 필요
• 압력계, 체크밸브, 실 실린더 누수 확인 체크리스트 운영

● 자동 윤활 시스템

• X, Y 축 슬라이드에 자동 오일 공급 → 마찰 감소 및 열화 방지
• 수동 윤활 시 누락 가능성 높음

● PdM(예지보전) 시스템 도입

• 진동, 온도, 압력 등의 데이터를 실시간 수집
• AI 기반 고장 패턴 분석 → 예상 고장 사전 대응 가능



4-4. 폐수 및 분진 관리 개선

● 폐수 순환 여과 시스템

• 멀티필터 + 활성탄 정수 시스템 조합 → 절단수 재사용률 60% 이상
• 물 재활용은 환경 인증에도 유리함

● 분진 및 연마재 분리 회수

• 집진기 + 사이클론 + 배출필터 3단계 구성 시, 작업환경 쾌적도 향상
• 연마재 미세먼지는 작업자 호흡기 질환 유발 가능성 있음



5. 자동화 시스템 및 디지털 연계

● IoT 기반 설비 관리

• 오리피스/노즐 마모 감지 센서 → 실시간 교체 알림
• 펌프 압력 자동 조절 시스템 → 과도한 압력 방지
• 스마트 연마재 공급량 제어 시스템 → 절단조건별 공급량 실시간 조정

● MES/ERP 연계

• 작업 이력 자동 기록 → 반복 절단 품목에 대해 자동 조건 세팅
• 유지보수 일정 자동 등록 → 부품 누락 방지

● AI 기반 공정 조건 추천

• 가공 데이터 분석 기반 자동 절단 조건 추천
• 신입 작업자도 숙련자 수준의 품질 확보 가능



6. 현장 사례 중심 적용 효과

✅ A전자 부품가공 공정 개선 사례

• 연마재 자동 피딩 + 진동식 필터 도입
• 가공면 불량률: 8.5% → 1.9%
• 가공속도 12% 향상, 월간 연마재 비용 15% 감소

✅ B기계부품 생산기업

• MES 연동 및 오리피스 예지교체 시스템 적용
• 야간작업 자동화 가능 → 인력 2명 감축
• 클레임 감소 및 작업자 교육시간 60% 절감



7. 작업자 교육 및 내부 매뉴얼화

● 교육 구성 예시

• 워터젯 장비 구조 및 작동원리
• 절단조건 세팅 실습 (소재별 조건 차이)
• 연마재 종류별 특성 비교 실습
• 고장 시 긴급 대응 매뉴얼
• 정비 주기 및 유지관리 점검 체크리스트

매뉴얼 표준화는 신규 작업자 숙련 기간을 최소화하고, 설비 오작동을 예방하는 효과가 있습니다.



8. 장비 업그레이드 vs 기존 개선 선택 전략

                  기준                                                           기존 설비                                                     개선신규 설비 업그레이드

초기 비용	적음	큼
개선 속도	단계별 적용	즉각 효과 가능
공정 안정성	유지보수 역량에 따라 달라짐	안정적 성능 제공
ROI	빠름	중장기 회수 필요
유연성	기존 제약 존재	최신 기술 즉시 반영 가능



9. 워터젯 공정 개선 후 기대 효과 요약

• 📉 불량률 감소 → 고객 신뢰도 상승
• 🔧 정비시간 단축 → 장비 가동률 향상
• 💰 연마재, 수자원 절감 → 유지비 20~40% 절감
• 📈 공정 자동화 → 작업자 의존도 감소
• 🧪 품질 데이터 축적 → 미래형 스마트 가공 준비 완료



10. 결론: 워터젯 설비 개선, 현장 경쟁력을 좌우한다

워터젯 커팅 기술은 정밀성과 범용성에서 강력한 장점을 가진 가공 기술입니다. 하지만 이를 제대로 활용하기 위해서는 단순한 장비 운용을 넘어 지속적인 공정 개선, 자동화 접목, 데이터 기반 관리가 병행되어야 합니다.

공정 개선은 단발성 작업이 아니라, 설비 성능 + 작업자 역량 + 공정 표준화가 유기적으로 연결되어야 완성됩니다. 장기적인 품질 경쟁력을 확보하려면 지금이 바로 개선을 시작할 시점입니다.
