초음파 가공이란? 원리부터 응용 분야까지 완벽 정리

1. 서론 – 왜 초음파 가공이 주목받는가?

현대 제조업에서는 정밀하고, 비접촉이며, 열 영향을 최소화하는 가공 기술이 점점 더 요구되고 있습니다. 특히, 유리, 세라믹, 반도체 소재처럼 매우 단단하거나 취성이 강한 재료는 기존의 기계 가공 방식으로는 어려움이 많습니다.

이러한 문제를 해결하기 위해 등장한 기술 중 하나가 바로 **초음파 가공(Ultrasonic Machining, USM)**입니다. 이 기술은 진동 에너지를 이용하여 고경도 소재도 가공할 수 있어 반도체, 의료기기, 정밀 기계 분야에서 각광받고 있습니다.

2. 초음파 가공의 기본 원리

2-1. 초음파란 무엇인가?

초음파는 사람이 들을 수 있는 소리보다 높은 주파수의 음파입니다.

• 일반적으로 20kHz 이상의 주파수를 초음파라고 하며,
• 초음파 가공에서는 20~40kHz 범위의 고주파 진동이 주로 사용됩니다.

2-2. 초음파 가공의 작동 원리

초음파 가공은 다음의 세 가지 핵심 요소로 구성됩니다:

• 공구(tool): 진동을 발생시키는 도구
• 연마재(slurry): 입자 형태의 연마제를 혼합한 유체
• 가공물(workpiece): 실제 절삭 또는 파괴 대상

작동 방식 요약

1. 공구가 고주파로 진동(초당 수만 번의 진동)을 일으킵니다.
2. 공구와 공작물 사이에는 연마재를 포함한 슬러리가 공급됩니다.
3. 진동 에너지로 인해 연마 입자가 공작물 표면에 충돌하며 미세하게 파괴합니다.
4. 반복적으로 이 충격이 가해지면서 재료가 깎여 나가게 됩니다.

2-3. 핵심 특징

• 비열적 가공: 열이 거의 발생하지 않아 재료에 열손상이 없음
• 비접촉적 가공: 공구가 재료에 직접 닿지 않아 마모나 변형이 적음
• 고정밀: 정밀도가 매우 높아 미세한 구조물도 가공 가능

3. 초음파 가공의 장점과 단점

3-1. 장점

• 고경도, 취성 소재 가공 가능: 유리, 세라믹, 사파이어 등 기존 가공으로는 어려운 재료에 최적
• 열 영향 최소화: 가공 중 열이 거의 없어 열변형이 없음
• 높은 정밀도: 미세 가공에 매우 적합, 정밀 부품 제작 가능
• 복잡한 형상 가공 가능: 비정형 곡선이나 구멍도 쉽게 가공

3-2. 단점

• 가공 속도 느림: 일반 절삭 가공보다 시간이 오래 걸림
• 공구 마모: 공구도 미세하게 마모되기 때문에 수명이 한정적
• 비용 증가: 고성능 장비 및 유지보수 비용이 큼
• 금속 재료에는 비효율적: 연성 재료는 가공 효과가 낮음

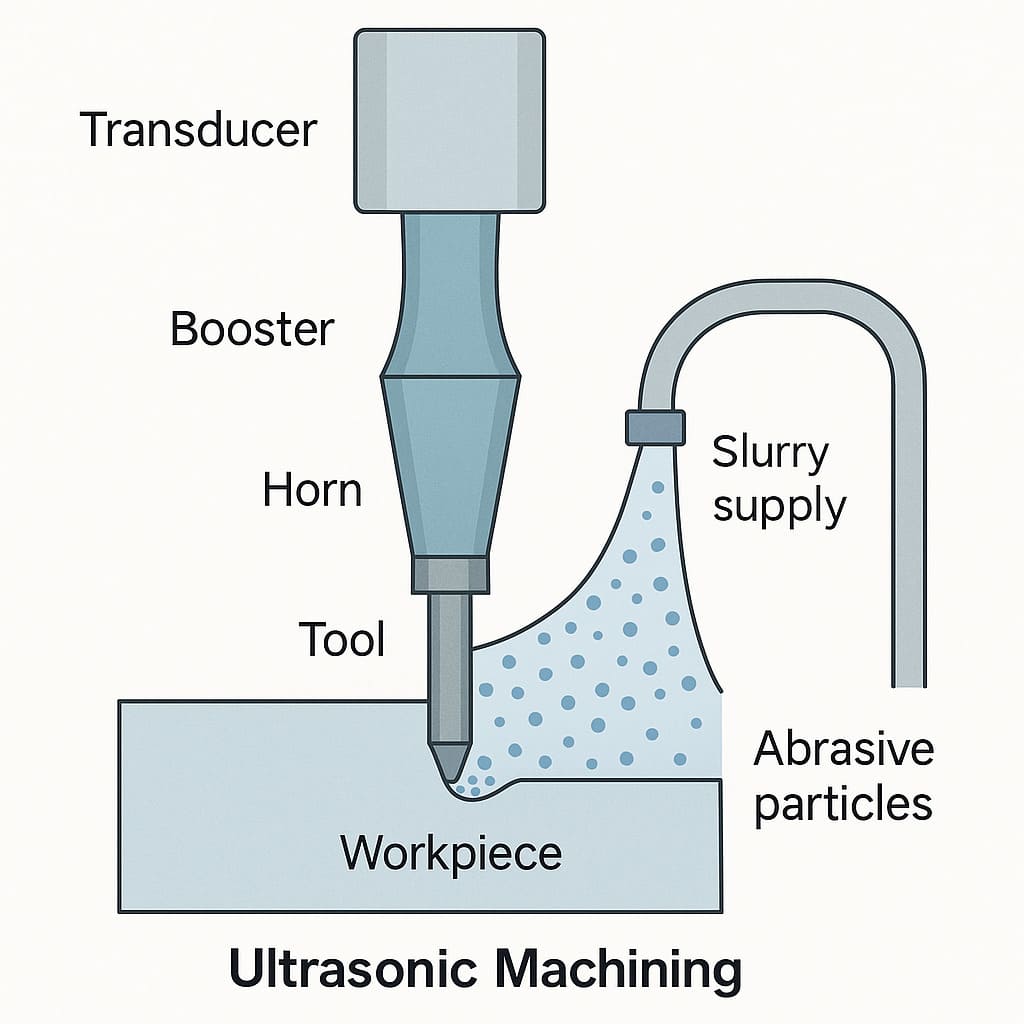

4. 초음파 가공의 구성 요소와 시스템 구조

4-1. 초음파 진동자(Transducer)

• 전기 에너지를 진동 에너지로 변환
• 압전소자(piezoelectric element) 또는 자기변형소자(magnetostrictive material) 사용

4-2. 증폭기(Booster)

• 진동자의 진폭을 증가시켜 효율적인 에너지를 전달

4-3. 혼(Horn)

• 진동을 공구로 전달하는 장치
• 진폭을 더욱 증폭시켜 강한 힘을 만들어냄

4-4. 공구(Tool)

• 재료와 접촉하는 부위
• 공구는 일반적으로 공작물보다 단단한 재료 사용

4-5. 슬러리 공급 시스템

• 연마 입자(예: SiC, B4C, Al2O3)와 물 또는 윤활유를 혼합해 공급



5. 초음파 가공의 적용 분야

5-1. 반도체 산업

• 실리콘 웨이퍼 가공
• 사파이어 기판 절단
• 미세 구조 형성

5-2. 정밀 광학 부품 가공

• 렌즈, 프리즘 등 고정밀 광학 부품의 미세 구멍 가공

5-3. 의료기기 제작

• 티타늄, 세라믹 기반 의료용 임플란트 제작
• 혈관 내 초음파(IVUS)용 부품 정밀 가공

5-4. 항공우주 산업

• 복합재, 세라믹 재질의 부품 가공
• 고열/고충격 환경용 부품 정밀 가공

5-5. 자동차 부품

• 연료분사 노즐, 마이크로홀 가공
• 경량화용 복합소재 가공

6. 초음파 가공과 다른 정밀 가공 기술 비교

             항목                             초음파 가공                    방전 가공(EDM)               레이저 가공                           워터젯 가공

원리	연마 입자 충돌	방전/용융	고출력 광선	고압수 + 연마재
가공 속도	느림	보통	빠름	빠름
열 영향	없음	있음	있음	없음
적용 소재	고경도, 취성	도전성	대부분	대부분
정밀도	매우 높음	높음	보통~높음	보통





7. 초음파 가공의 최신 기술 동향

7-1. 복합 가공 기술과의 융합

• 초음파 + 전기 방전 가공 (US-EDM)
• 초음파 + 절삭 가공 (USM-Milling)
• 가공 효율을 극대화하고, 공구 마모를 최소화

7-2. 마이크로/나노 가공 분야 진출

• MEMS, NEMS 등 미세 전자기계 시스템 가공
• 생체칩, 나노구조체 제작

7-3. 자동화·AI 기반 공정 제어

• 공정 상태 실시간 모니터링
• AI 알고리즘 기반 공구 교체 타이밍 예측



8. 초음파 가공의 미래 전망

• 정밀도와 비접촉성이 중요한 미래 산업에서 핵심 기술로 성장 중
• 2차전지, 반도체, 바이오 분야로 적용 확대
• 초정밀 나노 기술과의 융합 가속화



9. 초음파 가공 장비 선택 시 고려사항

• 가공 목적에 맞는 주파수/진폭 범위
• 슬러리 순환 및 냉각 시스템의 신뢰성
• 공구 및 부품의 수급 용이성
• 제조사의 기술 지원 및 유지보수 능력

10. 결론 – 초음파 가공은 정밀 제조의 미래

초음파 가공은 단순한 절삭이나 연삭을 넘어, 고정밀, 고난이도 가공을 필요로 하는 산업에서 필수적인 기술로 자리잡고 있습니다. 특히, 열 영향이 없는 가공, 고경도 재료 처리, 미세 구조 형성이 가능한 점은 반도체, 항공우주, 의료 산업에서 중요한 경쟁력이 됩니다.

기술은 계속 발전하고 있으며, 초음파 가공은 앞으로 AI, IoT, 정밀 제어 기술과 융합되어 더욱 지능화된 가공 방식으로 진화할 것입니다.
