고압을 만드는 다단 펌프의 비밀: 구조와 작동 원리 완전 해설

1. 다단 펌프란 무엇인가? – 개념과 필요성

다단 펌프는 하나의 펌프 본체에 여러 개의 임펠러(회전날개)를 직렬로 연결하여, 액체를 연속적으로 여러 번 가압할 수 있게 만든 펌프입니다. 일반적인 단단 펌프는 한 번의 압력 상승만 제공하지만, 다단 펌프는 여러 번에 걸쳐 압력을 점차 누적시킴으로써 고압의 유체를 이송할 수 있습니다.

왜 고압이 필요한가?

• 고층 건물의 최상층까지 물을 올려야 할 때
• 보일러 급수처럼 10~30bar 이상의 고압이 요구될 때
• 역삼투압 방식의 해수 담수화처럼 고압 없이 작동이 불가능할 때

이처럼 현대 산업에서 ‘고압 이송’은 단순한 옵션이 아닌 필수 요소이며, 다단 펌프는 이를 해결해주는 핵심 장비입니다.

2. 다단 펌프의 작동 원리 – 압력이 높아지는 메커니즘

다단 펌프의 핵심 원리는 **“단계적으로 압력을 누적하는 구조”**입니다.

작동 흐름 요약:

1. 첫 번째 임펠러가 유체에 운동 에너지를 가함 → 속도 상승
2. 디퓨저(확산기) 또는 케이싱에서 속도가 줄며 정압으로 전환 → 압력 상승
3. 이 압력 상승된 유체가 다음 임펠러로 이동 → 추가 압력 상승
4. 이러한 과정을 임펠러 수만큼 반복 → 누적 압력 대폭 상승

💡 실제 산업용 다단 펌프는 2~16단까지 구성되며, 일부 고사양 플랜트에서는 20단 이상의 다단 펌프도 존재합니다.



3. 다단 펌프의 상세 구조 – 부품 하나하나 뜯어보기

① 임펠러(Impeller)

• 원심력에 의해 유체에 속도를 부여
• 폐쇄형, 반폐쇄형, 개방형 등 구조 다양
• 내마모성 재질 사용 (스테인리스, 청동, 주철 등)

② 디퓨저(Diffuser) 또는 볼류트 케이싱

• 유체의 속도를 줄이고 정압으로 전환
• 다단 구조일수록 유체 흐름의 안정성이 중요

③ 샤프트(Shaft)

• 모터와 임펠러를 연결하여 회전 전달
• 고속 회전 시 휘어짐 방지를 위해 강도 설계 필수

④ 케이싱(Casing)

• 내부 부품 보호 및 압력 유지 역할
• 분할형 케이싱, 링형 케이싱 등으로 구조 다양

⑤ 샤프트 씰(Seal) 및 베어링

• 누수 방지와 축 진동 제어
• 기계식 씰(Mechanical Seal) 또는 패킹 방식 사용



4. 단단 펌프와 다단 펌프 비교 – 어떤 상황에 적합한가?

비교 항목단단 펌프다단 펌프

임펠러 수	1개	2개 이상
압력 상승	한 번만 가능	단계별 누적 상승
구조	단순	복잡
고장률	낮음	높은 정밀도 요구
설치 공간	작음	다소 큼
가격	저렴	상대적으로 고가
사용 환경	일반 용도	고압 필요 환경





5. 다단 펌프의 종류별 차이 – 수평형 vs 수직형

📌 수평형 다단 펌프

• 임펠러들이 가로 방향으로 배열
• 공간 여유 있는 설비에 적합
• 유지보수 용이

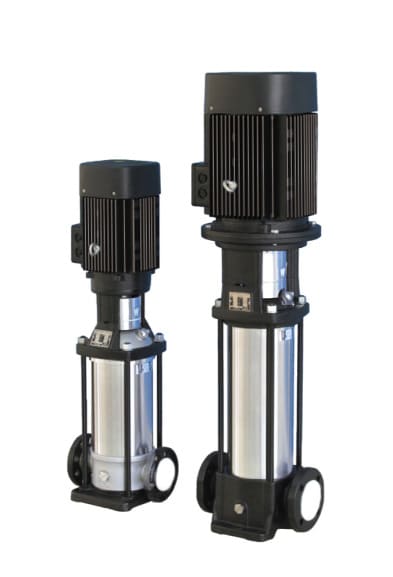

📌 수직형 다단 펌프

• 임펠러가 위아래로 쌓여 있음
• 공간 효율이 뛰어나 고층 건물용에 적합
• 중력 방향에 따라 압력 손실 적음



6. 실제 적용 분야 – 산업·건축·플랜트에서의 사용 예시

🏢 고층 건물 급수

• 예: 40층 이상 오피스텔, 병원, 호텔

🔥 보일러 급수 및 발전소

• 고온·고압 환경에서 안정적 급수가 가능

🌊 해수 담수화 플랜트

• 역삼투압 방식(RO)에서는 60bar 이상 압력 필요

🧽 산업용 고압 세척기

• 자동차, 항공기 부품 세척

🧪 정밀 화학공정

• 압력 편차가 허용되지 않는 공정



7. 다단 펌프의 장단점 – 기술적 특성과 경제성 분석

✅ 장점

• 고압 환경에서 안정적인 성능 발휘
• 단계별 설계로 정밀 제어 가능
• 인버터 적용 시 에너지 절약 효과

❌ 단점

• 초기 설치비 및 장비 단가가 높음
• 구조 복잡 → 정기적인 점검 필요
• 부적절한 설계 시 공동현상(Cavitation) 발생 가능



8. 다단 펌프 유지보수 – 고장 예방과 수명 연장

• 윤활유 점검 주기: 1~3개월 주기
• 임펠러 마모 확인: 성능 저하 원인
• 샤프트 정렬 확인: 진동과 소음 원인 제거
• 씰 교체 주기: 누수 방지
• 흡입 측 배관 청결 유지: 공동현상 예방



9. 설치 시 유의사항 – 현장 적용시 주의할 점

• 수두 확인: 펌프의 NPSH보다 높은 유입수두 확보
• 배관 응력 방지: 펌프 본체에 하중 전달 금지
• 흡입측 에어 제거: 공기 유입 시 성능 저하
• 인버터 세팅값 최적화: 과속·과부하 방지



10. 최신 기술 동향 – 인버터·스마트 제어 시스템과 결합 사례

• VFD(Variable Frequency Drive) 적용:
  • 출력 제어, 회전 속도 조절 → 에너지 절감
• IoT 연동:
  • 실시간 펌프 상태 모니터링
  • 예방 정비(Predictive Maintenance) 가능
• 디지털 트윈 기술:
  • 설비 가상 모델을 통해 성능 예측



11. 실무자가 자주 묻는 질문 (FAQ)

Q. 5단 펌프와 10단 펌프, 출력 차이만 있나요?
A. 임펠러 수가 많을수록 출력보다 ‘압력 상승폭’이 더 큽니다. 동일 출력이라도 10단은 더 높은 압력을 제공합니다.

Q. 다단 펌프의 일반 수명은 얼마나 되나요?
A. 사용 환경과 정비 상태에 따라 다르지만 보통 7~15년 정도로 평가됩니다.

Q. 소형 다단 펌프도 있나요?
A. 네, 최근에는 주택용·농업용 등으로 0.5~2마력급의 소형 다단 펌프도 많이 보급되고 있습니다.



12. 마무리 및 핵심 요약

다단 펌프는 복잡한 구조를 가지고 있지만, 그만큼 정밀하고 효율적인 고압 펌핑 장치입니다. 임펠러를 여러 단계로 설계하여 압력을 점진적으로 상승시키는 이 장비는 건물, 공장, 플랜트 등 모든 산업의 심장과 같은 역할을 합니다. 구조와 원리만 잘 이해해도, 고장 진단, 설비 선택, 유지보수에 있어서 훨씬 큰 이해도를 가질 수 있습니다.
