PID 제어란? 원리부터 실전 적용까지 한 번에 이해하는 자동제어의 핵심 기술

PID 제어란? 자동제어의 핵심을 이루는 기술

오늘날 산업 자동화, 스마트 팩토리, 로봇 제어, 심지어 우리가 사용하는 가정용 냉난방기까지 대부분의 제어 시스템에는 **PID 제어(PID Control)**가 적용되어 있습니다. 이 글에서는 초보자도 이해할 수 있도록 PID 제어의 개념부터 작동 원리, 구성 요소, 실제 적용 사례, 그리고 구현 방법까지 상세히 설명해드리겠습니다.

---

1. PID 제어의 기본 개념

📌 정의

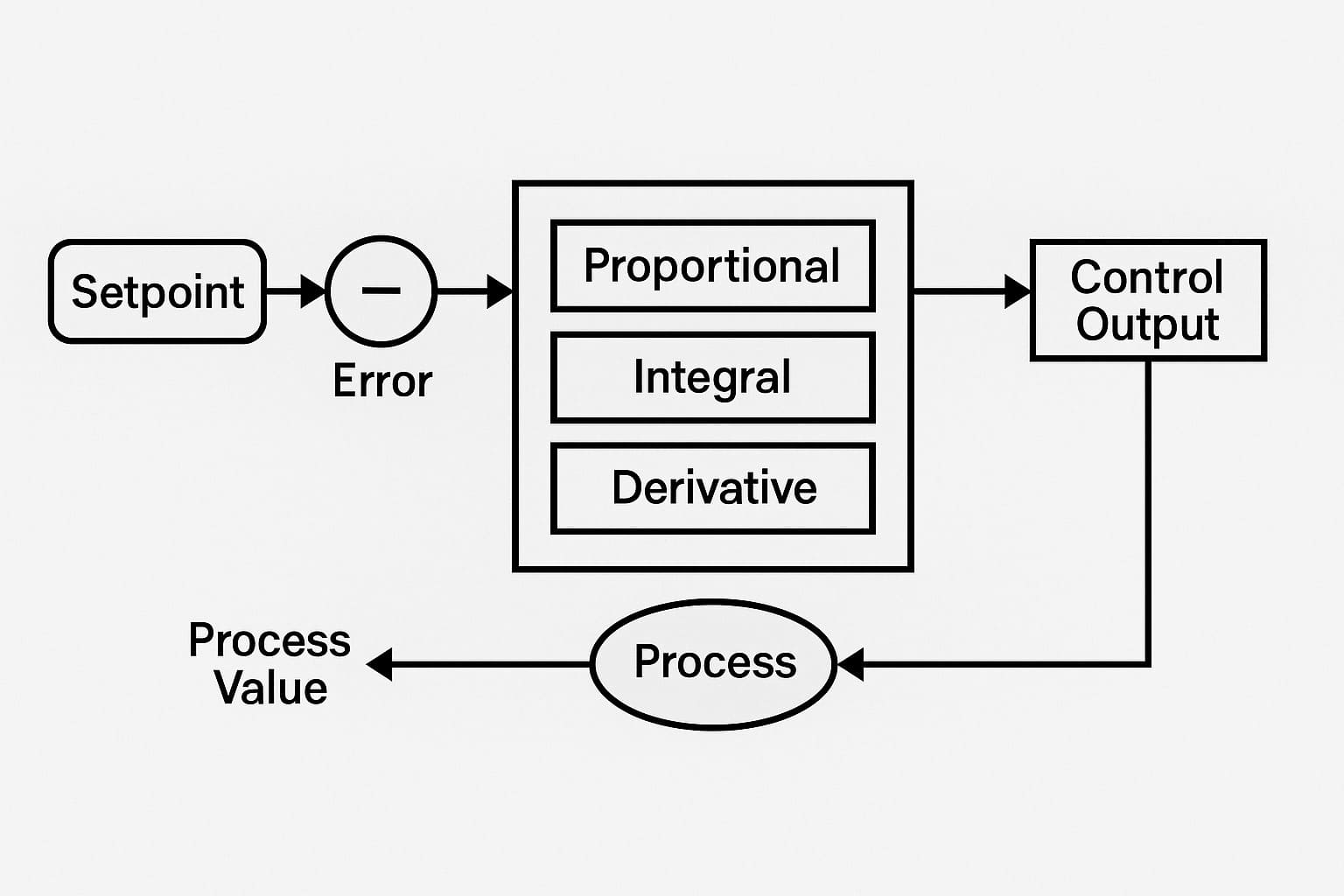

PID 제어는 시스템의 목표값(Set Point)과 실제값(Process Value) 사이의 오차를 계산하고, 이를 바탕으로 시스템에 제어 신호를 보내 오차를 줄이려는 피드백 제어 방식입니다.

📌 핵심 구조

PID는 다음 세 가지 요소로 구성됩니다:

• P (Proportional, 비례 제어)
• I (Integral, 적분 제어)
• D (Derivative, 미분 제어)

이 세 가지가 서로 조화롭게 작동하여 오차를 줄이고, 안정적이고 신속한 시스템 응답을 구현합니다.

2. 왜 PID 제어가 중요한가?

자동 제어를 구성할 때 가장 중요한 것은 **"목표값과 실제 동작값을 일치시키는 것"**입니다. PID는 그 과정에서 다음과 같은 장점을 갖습니다:

• 안정적 제어
• 오차 최소화
• 빠른 반응
• 과도 진동 억제
• 다양한 시스템에 범용 적용 가능

이러한 장점 덕분에 PID는 현대 산업계에서 가장 널리 사용되는 제어 방식입니다.



3. PID 제어의 구성 요소 자세히 알아보기

🔹 3.1 비례 제어(P)

비례 제어는 현재 오차에 비례해서 제어 출력을 조정합니다.

• 오차가 클수록 강한 제어가 가해집니다.
• 단점: 오차가 완전히 0이 되지 않고 어느 정도 남을 수 있음 (steady-state error)

공식:

P_output = Kp × e(t)

• Kp: 비례 이득 (Proportional gain)
• e(t): 현재 시점의 오차 (Setpoint - Process Value)

🔹 3.2 적분 제어(I)

오차가 지속되면, 그 오차를 누적해서 보상하는 제어 방식입니다.

• 오차가 남아 있는 시간이 길수록 제어 출력이 점점 커집니다.
• 장점: 잔차 오차 제거 가능
• 단점: 너무 크게 설정하면 과도 응답 발생 가능 (Integral windup)

공식:

I_output = Ki × ∫ e(t) dt

• Ki: 적분 이득 (Integral gain)

🔹 3.3 미분 제어(D)

오차의 변화 속도에 따라 반응하는 제어입니다.

• 오차가 갑자기 커지면 제어 출력도 급격히 변화합니다.
• 장점: 급변하는 오차에 민감하게 반응하여 예방적 제어 가능
• 단점: 노이즈에 매우 민감

공식:

D_output = Kd × de(t)/dt

• Kd: 미분 이득 (Derivative gain)



4. PID 제어의 통합 공식

PID 제어기의 최종 제어 출력은 아래와 같은 수식으로 표현됩니다:



Output = Kp × e(t) + Ki × ∫ e(t) dt + Kd × de(t)/dt

이 출력값을 시스템에 입력하여, 시간이 지날수록 오차가 점점 줄어들도록 만듭니다.



5. 실제 적용 사례

🎛 5.1 공장 자동화 (예: 온도 제어)

• 보일러 또는 냉각 시스템에서 목표 온도를 유지하기 위해 PID 제어가 사용됩니다.
• 센서로 현재 온도를 읽고, PID 제어기로 히터나 팬의 출력을 조절합니다.

🌀 5.2 모터 속도 제어

• 모터의 회전 속도를 일정하게 유지하기 위해 PID 제어기를 사용하여 전류나 전압을 조절합니다.

🏠 5.3 스마트 가전 (에어컨, 냉장고)

• 설정된 온도에 맞춰 냉방/난방 강도를 자동으로 조절합니다.

🛠 5.4 로봇 제어

• 로봇팔의 위치, 속도, 회전 등을 정밀하게 조정할 때 PID 제어기를 사용합니다.

🚗 5.5 자율주행 및 드론

• 경로 추종, 자세 제어 등에 PID 제어 알고리즘이 내장되어 있습니다.

6. PID 제어기 튜닝 방법

PID 제어는 각 계수 Kp, Ki, Kd를 어떻게 설정하느냐에 따라 성능이 크게 달라집니다.

⚙ 대표적인 튜닝 방법:

• Ziegler–Nichols 방법
  → 실험적으로 임계 이득과 주기를 찾아내어 계수 계산
• Trial & Error (직접 실험 조정)
  → 비례값을 키우고 반응을 보면서 점차 I, D를 조정
• 소프트웨어 자동 튜닝
  → PLC나 제어기 내부 알고리즘이 자동으로 최적값 계산



7. PID 제어의 한계점과 대안

❗ 단점

• 비선형 시스템이나 매우 복잡한 시스템에서는 성능이 떨어질 수 있음
• 노이즈에 민감 (특히 D 항)
• 적절한 튜닝 없이는 오히려 제어 불안정 유발

🔁 대안 또는 보완 기술

• PI 제어기: D 항 생략 → 노이즈에 강하고 튜닝 쉬움
• Fuzzy 제어: 논리 기반의 유연한 제어
• 모델 예측 제어(MPC): 미래 예측 기반 고급 제어
• Adaptive PID: 환경에 따라 실시간으로 계수를 조정



8. PLC에서 PID 제어 구현 방법

예시: Siemens, LS산전, Mitsubishi 등 PLC에서 PID 블록 사용

• 입력: 센서 값 (온도, 압력 등)
• 출력: 제어 대상 (밸브, 히터 등)
• 설정: Setpoint, Kp, Ki, Kd, 샘플링 시간

간단한 논리 흐름:

1. 센서 값을 실시간으로 읽음
2. 오차 계산 (Setpoint - 현재값)
3. PID 수식 계산
4. 제어 출력 계산 → 제어 대상에 전달



9. PID 제어기 구현 실습 (간단한 코드 예시)



# Python으로 구현한 간단한 PID 제어기 예시
class PIDController:
    def __init__(self, Kp, Ki, Kd):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.integral = 0
        self.prev_error = 0

    def compute(self, setpoint, actual, dt):
        error = setpoint - actual
        self.integral += error * dt
        derivative = (error - self.prev_error) / dt
        output = self.Kp * error + self.Ki * self.integral + self.Kd * derivative
        self.prev_error = error
        return output

10. 마무리: PID 제어는 자동화 기술의 기본 언어

PID 제어는 단순히 이론이 아니라, 실제 현장에서 수많은 문제를 해결해온 검증된 기술입니다. 그 원리를 이해하고 직접 적용해보면, 복잡하게만 보였던 자동화 제어가 훨씬 명확하게 다가올 것입니다.

초보자라면 단순한 예제를 따라 실습해보며 Kp, Ki, Kd가 어떤 영향을 주는지 몸소 느껴보는 것이 가장 좋습니다.



✍ 이런 사람에게 추천합니다

• 공장 자동화 설비를 다루는 기술자
• PLC, 제어 이론에 입문한 전기/전자/메카트로닉스 전공자
• 스마트팩토리, IoT, 로봇제어 개발자
• 드론, RC카, 스마트가전 프로그래머



📌 요약 정리

• PID 제어는 비례(P), 적분(I), 미분(D) 제어를 결합한 피드백 기반 제어 방식
• 다양한 산업 및 일상 시스템에 광범위하게 적용
• 각각의 계수를 적절히 조절하면 매우 정밀한 제어 가능
• PLC 및 마이크로컨트롤러로 쉽게 구현 가능
