산업용부터 캠핑카까지, VFD(인버터) 완벽 가이드: 선택부터 설치·운용 시 고려사항 총정리

1. 인버터(VFD)의 개요와 작동 원리

**VFD (Variable Frequency Drive)**는 전동기의 속도와 토크를 조절하기 위해 전압과 주파수를 변환하는 장치입니다. 주로 교류 전원을 받아서 직류로 변환한 후, 다시 원하는 주파수로 조절된 교류로 바꾸는 방식으로 작동합니다. 이를 통해 모터의 회전 속도를 자유롭게 제어할 수 있어 에너지 효율 향상과 기계 수명 연장에 크게 기여합니다.

인버터와 컨버터의 차이점

• 컨버터: AC(교류) → DC(직류)
• 인버터: DC(직류) → AC(교류)

2. 인버터의 기본 용도와 활용 분야

산업용 인버터는 펌프, 송풍기, 컨베이어, 냉각탑 등 다양한 전동기를 효율적으로 제어하는 데 사용됩니다. 반면 캠핑용 인버터는 차량의 배터리 전원을 활용하여 220V 가정용 전원을 만들어 주는 장비로, 캠핑카 내부 전기 기기의 작동에 활용됩니다.

활용 분야 요약:

• 산업용: 정밀 제어, 에너지 절감, 기계 보호
• 캠핑용: 차량·캠핑카 내 가전제품 구동, 전원 자립
• 기타: 태양광 ESS, UPS, 비상 전력 시스템 등

3. 산업용 VFD 사용 시 고려사항

1. 전동기와의 호환성
   • 인버터 전용 모터인지 확인
   • 고주파 노이즈 방지 필요 (노이즈 필터 등)
2. 부하 특성 분석
   • 정토크 vs 가변토크 부하
   • 급변부하 (크레인, 리프트 등)에는 벡터 제어 필수
3. 보호 기능 확보
   • 과전류, 과전압, 단락 시 자동 차단
   • 차단기 및 서지 보호기 연동
4. 정전·정지 시 대처법
   • 자동 재시작 기능 여부 확인
   • UPS 또는 비상 전원 연계 필요 여부 판단
5. 냉각 및 방열 대책
   • 팬, 히트싱크 등의 냉각 구조
   • 설치 환경에 따라 IP 등급 고려 (IP20, IP54 등)
6. 고주파 노이즈 차단
   • EMC 필터, 차폐 케이블 사용
7. 에너지 절감 기능 활용
   • 회생 제동, 슬립 제어, 부하 최적화 등



4. 산업용 인버터 용량 기준 및 실전 예시

**인버터의 용량(kW)**은 연결될 전동기 또는 부하의 소비전력보다 여유 있게 선택해야 하며, 특히 용접기와 같은 고전류 기기에는 더욱 높은 용량이 요구됩니다.



                        장비 종류소비                                              전력(W)추천                                        인버터 용량

일반 팬모터(0.75kW)	750W	1kW급 이상
컨베이어(1.5kW)	1500W	2.2kW 이상
중형 송풍기(3.7kW)	3700W	5.5kW 이상
절단기/그라인더	2000~4000W	5.5kW 이상
아크 용접기	3000~6000W	7.5~11kW 이상
TIG 용접기	5000~10000W	15kW 이상 필요

⚠️ 용접기 등 순간 피크전력이 높은 장비는 반드시 정격 용량의 1.5배 이상 인버터 필요



5. 캠핑용 인버터 사용 시 고려사항

1. 정격 출력(W) 및 피크 출력 고려
   • 실제 기기의 소비전력 × 1.3 ≈ 인버터 최소 정격
2. 정현파 vs 수정정현파
   • 정현파: 냉장고, 커피포트, 펌프 등 민감 기기 호환
   • 수정정현파: 충전기, 조명 등 단순기기에 적합
3. 입력 전압과 배터리 종류
   • DC 12V, 24V → AC 220V 변환
   • 리튬인산철(LiFePO4), 딥사이클 납축전지 사용 권장
4. 과열 및 과부하 차단 기능 내장 여부 확인
5. 충전·인버팅 일체형 여부
   • 인버터 겸용 충전기는 활용도 높음
6. 설치 위치와 방열
   • 통풍이 잘되고 진동·습기 없는 장소 필요
7. 소음과 효율
   • 무부하시 소비전류 낮을수록 좋음



6. 캠핑용 전자기기별 소비 전력과 인버터 용량

기기명	평균 소비 전력(W)	피크 전력 고려 시
전기장판(1개)	60~120W	150W
전기장판(2개)	120~250W	300W
노트북 충전기	60~90W	100W
커피포트	800~1500W	1500~2000W
캠핑 냉장고	40~80W	100W 미만

예시 구성:

• 전기장판 2개(250W) + 노트북(90W) + 커피포트(1200W) = ≈ 1540W
• → 최소 2000~3000W급 정현파 인버터 필요
• 배터리도 “12V 200Ah 이상”으로 충분히 확보해야 사용 가능



7. 인버터 선택 시 주요 스펙 확인

• 입력 전압 / 출력 전압 (예: 220V 단상 → 220V 삼상)
• 정격 용량(kW): 여유 있게 선택
• 제어 방식: V/f, 센서리스 벡터 제어, FOC 등
• 브레이크 유닛 내장 여부
• 통신 기능 (Modbus, RS-485 등)



8. 인버터 설치 시 유의사항

• 적절한 굵기의 전선 사용
• 서지 보호기 설치
• 필터, 접지, 방열 등 전기적 안정성 확보
• 노이즈 차단 대책 (EMC 대응 설계)



9. 인버터 유지관리 및 고장 대응

• 정기 점검 항목: 콘덴서, 팬, 먼지 제거 등
• 고장코드(E01, E02 등) 확인 후 매뉴얼 따라 조치
• 리셋으로 복구 안되면 부품 교체 또는 인버터 교체 판단

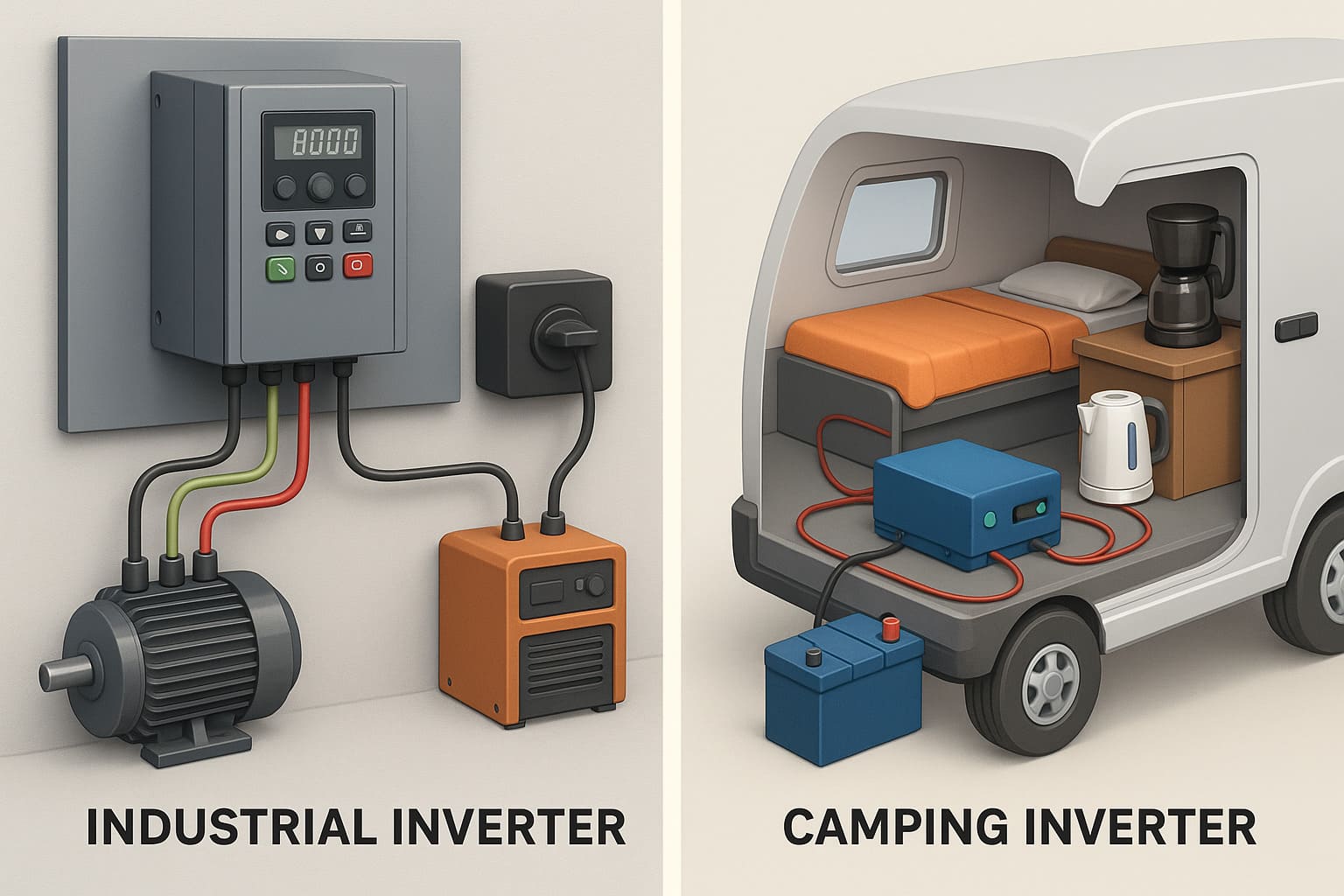

10. 산업 vs 캠핑 인버터 비교 요약

항목	산업용 인버터	캠핑용 인버터
전원 형태	3상 AC	DC 기반 (12V/24V)
용량	수kW~수십kW	수백W~3kW
목적	모터 제어	가전제품 구동
제어	주파수·속도 제어	파형 변환 중심
설치	고정식	휴대용, 이동식
가격대	고가	중저가 다양

11. 최신 트렌드 및 기술 동향

• 산업용: IoT 연동, 예지보전 기능 탑재 인버터 확산
• 캠핑용: 태양광 연동형, 모바일 제어 인버터 증가



12. 마무리 요약

VFD(인버터)는 단순한 전력 변환 장치를 넘어 산업 제어의 핵심이자 개인 캠핑 생활의 필수 장비로 자리 잡았습니다.

• 산업용은 정확한 전동기 분석과 과전류 대비 설계가 필요하며,
• 캠핑용은 실제 사용하는 기기의 전력량을 기준으로 여유 있는 정격 인버터를 선택해야 합니다.

정확한 인버터 선택과 설치·운용은 장비 수명을 늘리고, 전기 시스템의 안전성을 확보하는 핵심 요소입니다.
