정확한 벨트 드라이브 텐션 계산 방법 완전정복— 공식·실무 예제·측정·유지보수까지, 2025 최신 가이드—

by fresh-story 2025. 6. 27.
반응형

핵심 키워드 한눈에 보기
벨트 텐션 공식, 벨트 장력 계산, V-벨트 초기 장력, 타이밍 벨트 설계, 벨트 슬립 방지, 벨트 드라이브 효율, 벨트 장력 측정법, 벨트 유지보수, 벨트 장력 게이지, 벨트 주파수 방법

1. 왜 ‘정확한 벨트 텐션’이 중요한가?

현장에서는 **“벨트는 그냥 ‘적당히’ 당기면 된다”**는 오해가 여전히 많다. 그러나 장력이 과소하면 미끄럼·발열·마모가, 과대하면 베어링 과부하·풀리 축손상·벨트 파단이 뒤따른다.
올바른 텐션은 ▲ 동력전달 효율 ▲ 기계 진동·소음 감소 ▲ 수명 연장 ▲ 에너지 비용 절감이라는 네 마리 토끼를 동시에 잡는다.

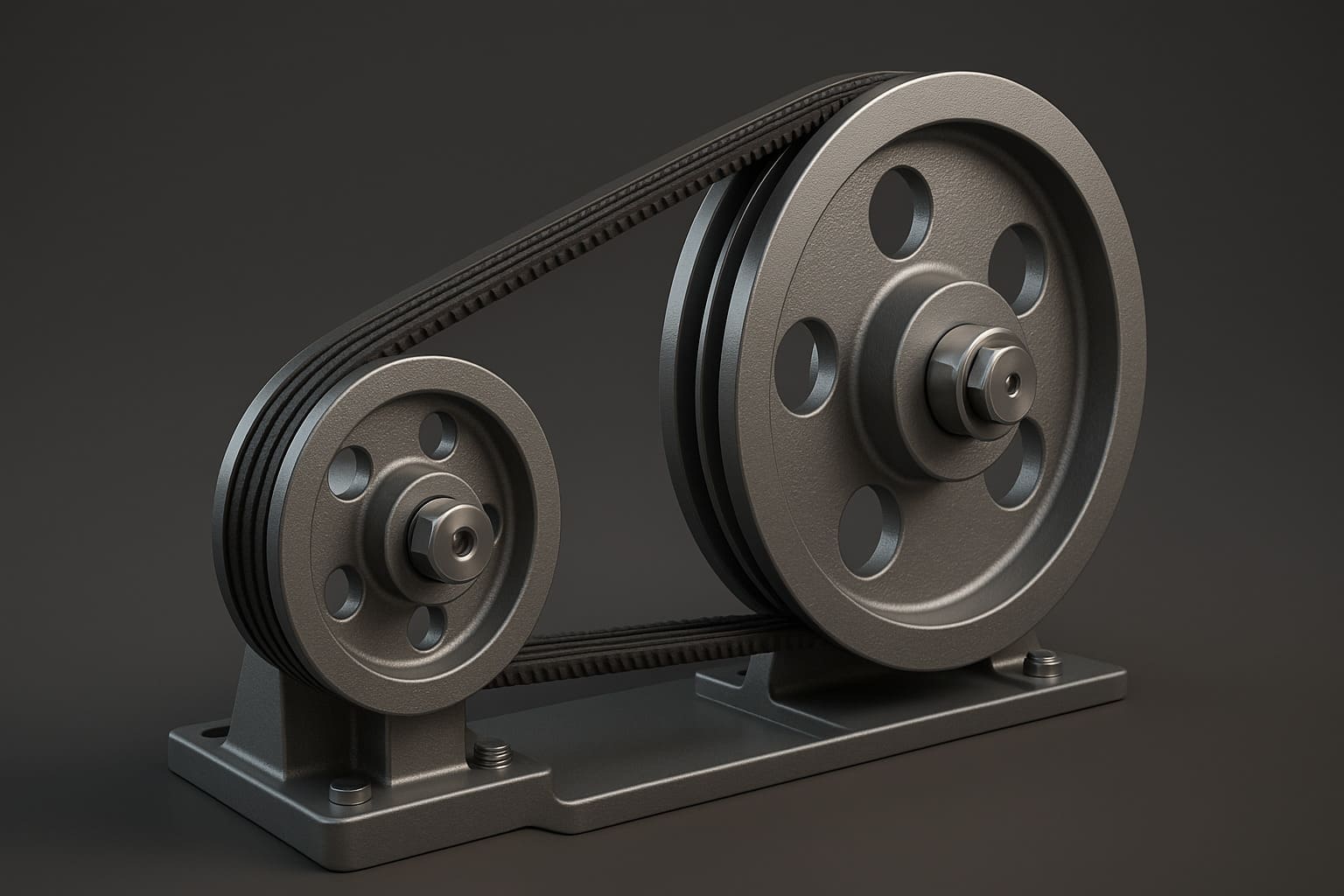

2. 벨트 드라이브의 기본 구조와 용어 정리

                                      용어                                                                                                        설명
Driver Pulley(구동 풀리) 모터축에 연결되어 회전을 전달하는 풀리
Driven Pulley(종동 풀리) 기계 부하축에 연결되어 회전을 받는 풀리
Tight Side T₁ 회전 방향에서 인장력이 가장 큰 벨트 구간
Slack Side T₂ T₁ 반대편, 비교적 인장력이 작은 구간
Initial Tension T₀ 기동 전 벨트에 가해 두는 정적 장력
동작 장력 운전 중 T₁·T₂가 실시간으로 변하는 값


TIP
풀리 둘레 접촉각(랩각) θ는 V-벨트 설계에서 핵심 변수다. 일반적으로 θ ≥ 120° (2.09 rad)가 권장된다.

3. 장력 계산 전에 수집해야 할 설계 데이터

  1. 전달 동력 P (kW 또는 hp)
  2. 구동풀리 회전수 n₁ (rpm) 및 종동풀리 회전수 n₂
  3. 풀리 지름 D₁·D₂ (mm)
  4. 벨트 종류·사이즈 (예: SPB, S5M, A-section 등)
  5. 마찰계수 μ (벨트 재질·풀리 홈각에 따라 0.25 ~ 0.4)
  6. 랩각 θ (라디안)
  7. 센터거리 C 및 장력 조정범위
  8. 허용 인장응력 σ_allow (N/mm²) — 제조사 카탈로그 필수 참조



4. 핵심 공식 3종 세트

4-1. 벨트 속도

v=πD1n160[m/s]v=\frac{\pi D_{1} n_{1}}{60}\quad [\text{m/s}]

4-2. 동력·장력 관계

P=(T1−T2) v⇒T1−T2=Pv[N]P = (T_{1}-T_{2})\,v \quad\Rightarrow\quad T_{1}-T_{2} = \frac{P}{v}\quad [\text{N}]

4-3. Euler-Eytelwein(오일러) 공식

T1T2=eμθ\frac{T_{1}}{T_{2}} = e^{\mu\theta}

계산 순서
① T1−T2T_{1}-T_{2} 산출 → ② 오일러 공식으로 T1/T2T_{1}/T_{2} 비 구하기 → ③ 연립 → T1,T2T_{1},T_{2} 해석.



5. 단계별 텐션 계산 프로세스

  1. 풀리 속도·비율 검토
    • 요구 회전수 충족 여부 확인
  2. 벨트 속도 v 계산 → 제조사 권장 범위(평벨트 10-30 m/s, V-벨트 15-25 m/s) 여부 검토
  3. T1−T2T_{1}-T_{2} 계산
  4. 오일러 공식으로 T₁, T₂ 구함
  5. T₀(초기 장력)T0=T1+T22+kwT_{0}=\frac{T_{1}+T_{2}}{2}+k_{w}
    • kwk_{w} : 벨트 자중 보정항
  6. 허용응력 검토σ=T1A≤σallow\sigma = \frac{T_{1}}{A} \le \sigma_{\text{allow}}
    • A : 벨트 유효 단면적
  7. 텐션 장치 용량·센터거리 조정폭 확인
  8. 안전계수(1.2 ~ 1.5) 적용 후 최종 장력 확정

6. 실무 예제 ― 15 kW 모터, SPB V-벨트 2 가닥

                                                항목                                                                                                            값
모터 출력 P 15 kW
모터 회전수 n₁ 1 450 rpm
풀리 지름 D₁ / D₂ 100 mm / 250 mm
V-벨트 형식 SPB × 2 strands
마찰계수 μ 0.3
랩각 θ 180°(π rad)
벨트 속도 v 7.58 m/s

  1. T1−T2=P/v=150007.58=1980NT_{1}-T_{2} = P/v = \dfrac{15 000}{7.58}=1 980 \text{N}
  2. T1/T2=e0.3π=e0.942=2.56T_{1}/T_{2}=e^{0.3\pi}=e^{0.942}=2.56
  3. 연립 → T1=3141N,  T2=1227NT_{1}=3 141 \text{N},\;T_{2}=1 227 \text{N}
  4. 2가닥이므로 가닥당 T₁=1 571 N, T₂=613 N
  5. 제조사 허용 인장 2 900 N > 1 571 N → OK
  6. 초기장력 T0=(T1+T2)/2≈1092NT_{0}= (T₁+T₂)/2 ≈ 1 092 N (가닥당)
  7. 주파수법 기준: SPB 단면 주파수계수 K=7.9 → 권장 주파수 f₀ ≈ 102 Hz

결과
텐션 게이지 기준 **1 100 N ± 5 %**로 세팅 → 시운전 15 분 후 재측정·보정.



7. 텐션 측정·조정 4대 방법

  1. 변위-하중(Deflection) 법
    • 기준 스팬 L의 1/64 변위를 손가락·게이지로 눌러 하중(N) 측정
  2. 주파수(소닉) 법
    • 벨트 중앙을 두드려 발생하는 고유주파수 f 측정
    • 장점: 비접촉·정밀. 스마트폰 앱(예: Gates SonicTension) 활용 가능
  3. 텐션 게이지(스프링·로드셀 방식)
    • 현장 보편. ± 10 % 오차 감안
  4. 실시간 텐션 모니터링
    • IoT 로드셀·BLE 센서로 예방보전. 초기 투자비 대비 다운타임 대폭 절감



8. 제조사·규격별 권장 장력

  • ISO 1081 / DIN 2215 : V-벨트 단면별 허용인장·굽힘응력
  • ISO 1813 : 정전기 방지 V-벨트 요건
  • Gates Design Manual 2024 : 랩각·장력 보정표(고온·먼지)
  • Mitsuboshi STAR 2025 : 타이밍 벨트 초기장력 주파수표

팁 — 벨트가 3 가닥 이상이면 장력 편차 ≤ ± 5 % 이내로 균등화해야 수명을 보장할 수 있다.



9. 흔한 오해·실수 Top 5

  1. 신품 벨트 풀 어셈블 즉시 풀 부하 기동
    • ➜ 길들임 운전(50 % 부하 20 분) 후 재텐셔닝 필수
  2. 장력 부족을 풀리 그리스 주입으로 해결
    • ➜ 미끄럼만 가중, 벨트 내열수명 단축
  3. ‘벨트는 늘어지면 새로 사면 그만’
    • ➜ 베어링·축 손상 등 연쇄 비용 ↑
  4. 장력 과다 + 고속 설계
    • ➜ 벨트 중심 피치 라인 변형 → 동력손실·소음 가중
  5. 동일 사양, 다른 제조사 벨트 혼용
    • ➜ 탄성계수 차 → 장력 불균형 → 조기 파단



10. 유지보수 체크리스트 (월 1회 권장)

                         항목                                                                                                 점검 포인트
장력 ± 5 % 범위 이내?
정렬 풀리 페이스 간 편심 0.5 mm 이내
마모 크랙·가분리·면 광택 여부
랩각 이탈 < 2 °? 아이들러 위치 재조정
소음·진동 이전 대비 dB, mm/s ↑?


11. 설계 단계에서의 텐션 최적화 팁

  1. 풀리 지름은 클수록 유리
    • 굽힘응력 ↓ → 허용 인장 ↑
  2. 센터거리 가변 구조 채택
    • 슬라이딩 베이스·스윙암 → 유지보수 용이
  3. 90 ° 이상 랩각 확보가 어렵다면 아이들러 사용
  4. 저속·고토크는 치형 벨트(타이밍 벨트)로 전환 검토
  5. 설계 마진
    • 고온(> 80 ℃)·포화습도·분진 환경에서는 권장장력 × 1.1 적용



12. 결론 - “보이지 않는 텐션이 설비 ROI를 좌우한다”

벨트 드라이브는 값싸고 단순하지만, 장력 관리만큼은 과학적 데이터를 기반으로 해야 한다.
공식 — 측정 — 피드백 세 단계를 주기적으로 반복하면 ▲故장비 평균 고장 간격(MTBF) 30 %↑ ▲에너지 비용 5 %↓ ▲벨트 교체주기 2배 연장이라는 구체적 이익을 확인할 수 있다.
