🔍 비파괴 검사 기술 완전 정복– 종류, 원리부터 산업별 적용 사례까지 한눈에 정리 –

1. 비파괴 검사란 무엇인가?

비파괴 검사(Non-Destructive Testing, NDT)는 재료나 구조물의 내부 혹은 표면 결함을 파괴하지 않고 검출하는 기술입니다. 검사 대상의 성능이나 형태를 손상시키지 않으면서 상태를 평가할 수 있어, 안전성과 경제성을 동시에 확보할 수 있는 방법으로 널리 활용되고 있습니다.

비파괴 검사는 항공, 철도, 조선, 원자력, 플랜트, 반도체 제조, 건축 등 다양한 산업 분야에서 핵심 품질관리 및 유지보수 기술로 자리잡고 있습니다. 특히, 구조물의 수명 예측과 고장 예방, 안전사고 방지 차원에서 필수적인 절차입니다.

2. 비파괴 검사와 파괴 검사의 차이점

                 구분                                           비파괴 검사                                                        파괴 검사

대상	그대로 유지	파괴 또는 절단
결과 활용	후속 사용 가능	폐기 또는 샘플로만 사용
경제성	장기적 유지비 절감	시료 비용 발생
대표 방법	초음파, 방사선, 자분 등	인장 시험, 충격 시험 등



비파괴 검사는 완제품이나 설치된 설비의 상태를 확인할 수 있다는 점에서, 유지보수·정비 중심 산업에서 필수입니다.

3. 주요 비파괴 검사 방법과 원리

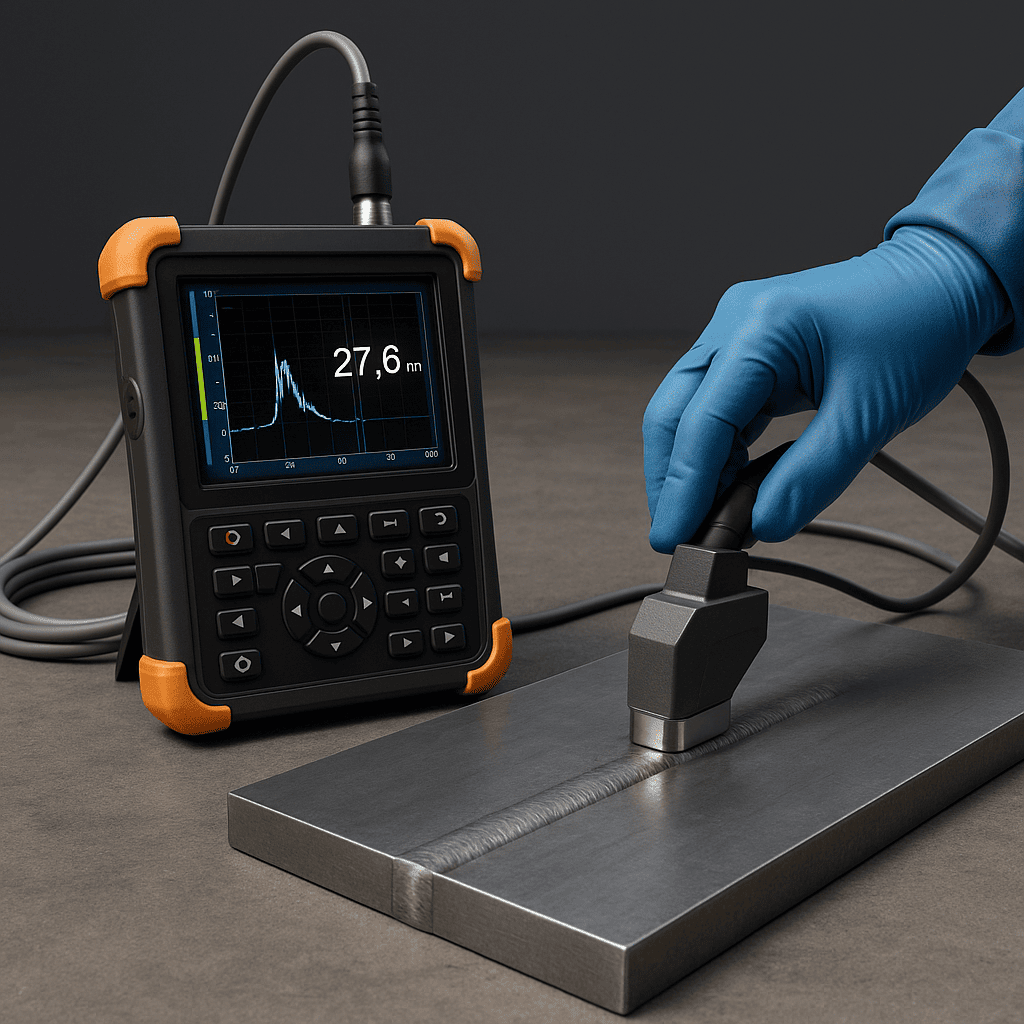

3-1. 초음파 탐상 검사 (UT)

• 원리: 고주파(1~10MHz)의 초음파를 물질에 주입한 뒤, 반사파(에코)를 분석하여 내부 결함을 판별합니다.
• 특징: 내부 균열, 용접 불량, 두께 측정에 효과적이며 철강 재료에 많이 사용됩니다.
• 장점: 깊은 내부 탐지 가능, 결과 정량화 가능
• 단점: 표면 상태 민감, 숙련도 필요
• 적용 예시: 배관, 용접부, 크레인 구조물

3-2. 방사선 투과 검사 (RT)

• 원리: X선 또는 감마선이 재료를 투과할 때 감쇠되는 정도를 영상화해 내부 결함을 파악합니다.
• 장점: 결과 시각화, 복잡한 구조물도 검사 가능
• 단점: 방사선 노출 위험, 두꺼운 재료에는 한계
• 적용 예시: 압력용기, 항공기 부품, 용접부

3-3. 자분 탐상 검사 (MT)

• 원리: 자성을 띠는 재료에 자기장을 걸고, 표면 근처에 있는 결함 부위에서 자속 누설이 발생하면 자분이 모입니다.
• 장점: 균열, 스크래치 등 표면 결함에 매우 민감
• 단점: 자성 재료만 가능, 표면 청결도 요구
• 적용 예시: 철도레일, 자동차 부품, 철골 구조물

3-4. 침투 탐상 검사 (PT)

• 원리: 형광성 또는 착색 침투액을 표면에 도포한 후, 현상액으로 결함을 시각화합니다.
• 장점: 복잡한 형상 검사 용이, 저렴한 비용
• 단점: 표면 결함만 탐지 가능, 비도금 재료에만 적용
• 적용 예시: 알루미늄 주조, 스테인리스 부품

3-5. 와전류 검사 (ET)

• 원리: 전도성 재료에 교류 자장을 유도하여 생성되는 와전류 변화로 결함을 진단합니다.
• 장점: 비접촉 검사, 고속 자동화 가능
• 단점: 비전도성 재료 불가, 표면 중심
• 적용 예시: 열교환기 튜브, 항공기 외피, 동관 검사

3-6. 열화상 검사 (IRT)

• 원리: 적외선 카메라로 표면 온도 분포를 측정하여 내부 결함이나 이상 부위를 탐지
• 장점: 원거리 비접촉, 실시간 검사
• 단점: 열전도율 의존성, 정량 분석 어려움
• 적용 예시: 전기배선, 배관 누설, 건물 외피 단열 불량



4. 비파괴 검사 장비 구성 요소

• 신호 송신기/수신기: 검사 파형 또는 신호를 송수신
• 센서/프로브: 실제 접촉부로 결함 신호를 수집
• 디지털 디스플레이: 결과 시각화
• 데이터 기록장치: 저장 및 전산 분석용
• 보정 블록: 정확한 기준값 설정용 샘플

장비 선택은 검사 목적, 재질, 검사 깊이, 현장 여건에 따라 달라지며, 최신 장비는 대부분 디지털 기록과 AI 분석 기능을 탑재하고 있습니다.

5. 산업별 적용 사례

건설/토목

• 교량, 터널, 건물 구조물의 용접 상태, 철근 부식
• 콘크리트 내부 공극 확인

조선/해양

• 선박 외판 및 용접부의 크랙
• 해양플랜트 파이프라인의 내식 결함

항공

• 항공기 동체의 미세 균열
• 티타늄 부품의 피로 손상 예측

철도

• 철도 바퀴 및 레일의 자분검사
• 고속열차 부품의 진동피로 결함 진단

원자력/화력 발전

• 압력용기, 보일러 튜브의 방사선 검사
• 고온 배관 및 용접부 초음파 검사



6. 자격증과 직무 기회

국내 자격증

• 비파괴검사기사/산업기사/기능사 (산업인력공단)
• 산업안전기사/건설안전기사와 병행 유리

국제 자격

• ASNT Level I~III
• ISO 9712 인증

취업 분야

• 품질관리(QA/QC)
• 플랜트 정비팀
• 구조물 안전진단 업체
• 건설사 및 철도공단, 한전·가스공사 협력사 등



7. 최신 기술 트렌드

• AI 기반 영상 자동 판독
• 로봇 기반 자동 비파괴 검사
• 드론 + 열화상 카메라
• 3D 스캐닝 기반 복합 결함 분석
• 예지정비(PdM) 시스템과 통합 운용

이러한 기술들은 인건비 절감, 고소작업 대체, 실시간 분석에 큰 기여를 하며, 스마트 정비 시스템의 핵심 축으로 부상하고 있습니다.



8. 법적 규정 및 검사 의무

• 건설기술진흥법: 구조물 검사 기준 규정
• 산업안전보건법: 공장, 제조업 검사 의무
• 원자력안전법, 철도안전법, 항공안전법 등 각 분야별 NDT 필수 규정 존재
• 검사 결과 조작 시 형사처벌 또는 과태료 부과



9. 검사 시 주의사항과 한계

• 표면 상태나 청결도에 따른 오류
• 숙련도에 따라 결과 해석 편차
• 환경적 요인(온도, 습도) 영향
• 내부 결함의 위치/방향에 따라 탐지율 차이 발생

따라서 복수의 검사법을 병행 적용하는 **통합 검사 전략(Multi-Method NDT)**이 중요합니다.

10. 결론: 미래를 위한 안전 기술, 비파괴 검사

비파괴 검사는 보이지 않는 위험을 사전에 감지함으로써 사람의 생명과 자산을 지키는 마지막 방어선입니다. 특히 스마트 산업과 자동화가 확대되는 시대에, 비파괴 검사는 인간의 감각을 넘는 ‘기계의 눈’ 역할을 하게 될 것입니다.

비용 절감과 안전성 확보라는 두 가지 가치 사이에서 균형을 이루는 기술이 바로 NDT, 비파괴 검사입니다.



📌 마무리 요약

• 비파괴 검사는 제품이나 구조물을 손상시키지 않고 결함을 탐지하는 검사 기술
• 초음파, 방사선, 자분, 침투, 와전류, 열화상 등 다양한 방식이 존재
• 산업 전반에 걸쳐 활용되며, 안전을 지키는 핵심 기술
• AI·드론·3D 기술 등과 결합해 미래에도 계속 진화 중
